Medidor de potência DX-2012SA

de correntede corrente CAde tensão

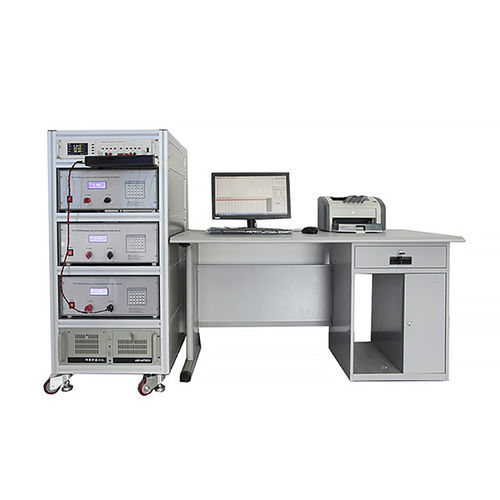

O dispositivo de medição AC magnético macio DX-2012SA mede automaticamente o loop de histerese AC, a curva de magnetização e a curva de perda de materiais magnéticos macios, tais como ferrite macia, permalloy, amorfa e nanocristalina em condições dinâmicas (AC). Mede com exactidão a remanência Br, a força coerciva Hc, a perda total específica Ps, a permeabilidade de amplitude µa, o ângulo de perda δ, a permeabilidade resistiva µR, a permeabilidade indutiva µL, a permeabilidade elástica µ′, a permeabilidade viscosa µ ", o coeficiente de indutância AL e o valor Q e outros parâmetros característicos magnéticos dinâmicos. Está em conformidade com as normas nacionais chinesas GB 5026-85, GB 3658-90, GB/T 9632.1-2002, GB/T 19346-2003, a norma industrial SJ/T 10281-91 e a norma internacional IEC 60367-1, IEC 60404-6. O controlo do computador e a amostragem A/D substituem a ponte analógica tradicional, o medidor de frequência, o amperímetro, o medidor de tensão e o medidor de potência, e todo o processo de teste é automaticamente concluído. Características gerais do gráfico de histerese AC (DX-2012SA) 1. Variedades de amostras de teste: ferrite magnética macia, permalloy, amorfo, amorfo e cristal nm. 2. Formas de amostra de teste: anular, E e U. 3. As amostras de teste com um circuito magnético fechado podem ser directamente enroladas e medidas em amostras. A amostra, a bobina de magnetização (N1) e a bobina de medição (N2) formam um transformador sem carga. 4. A resistência não indutiva é ligada ao circuito da bobina de magnetização para determinar a corrente de magnetização e a intensidade do campo magnético através da medição da queda de pressão na resistência não indutiva, o valor de pico do campo magnético pode ser bloqueado através de feedback digital e a precisão de bloqueio do campo magnético é de 0,5%.
