Medidor de campo magnético DX-2012AM

para a indústria aeroespacial

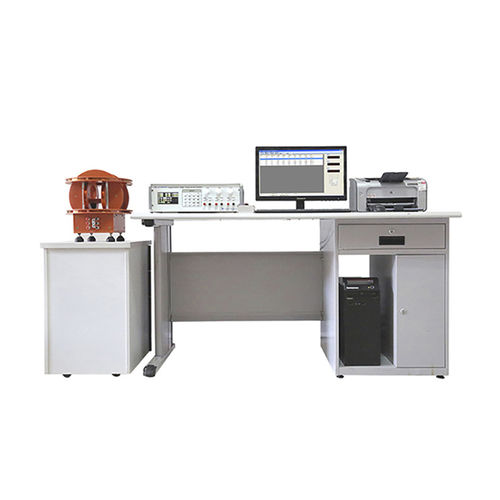

O instrumento de medição da declinação magnética de ímanes permanentes DX-2012AM é composto por uma bobina de Helmholtz tridimensional ligada a um fluxímetro independente de três componentes, que constitui a parte de teste do hardware. Os dados de ensaio de três componentes são convertidos por um computador para formar um conjunto completo de ímanes permanentes Sistema de ensaio da qualidade dos materiais. Colocar o íman na mesa de amostras, testar o componente do fluxo magnético pelo método de tracção e obter o momento magnético e o ângulo de desvio do campo magnético na direcção do eixo principal por cálculo. Pode apresentar o momento magnético total M, a declinação magnética do eixo α, Øx, Øy, Øz e a constante da bobina da bobina de ensaio correspondente. A composição do hardware é um sistema de chip único M4 de alta velocidade com 32 digitais, 3 conjuntos de fluxómetro incorporado, LCD de 7 polegadas com resolução de 800*480. Uma única bobina de Helmholtz pode ser utilizada para medir o momento magnético M produzido pelo íman permanente na direcção da magnetização. O momento magnético M pode ser obtido através da expressão relacional M=KH×Φ, em que KH é a constante da bobina de Helmholtz, enquanto o Φ é o fluxo magnético da indução magnética para a bobina. Quanto à inspeção de qualidade das amostras de material permanente após serem magnetizadas, a bobina de Helmholtz é adotada e está se tornando bastante popular e universal. É extremamente importante que a bobina de Helmholtz unidimensional e tridimensional projetada participe da transmissão mútua de parâmetros com seus pares internacionais. Através dos esforços da sabedoria colectiva da empresa, o dispositivo de medição da declinação magnética DX-2012AM foi concluído e pode ser colocado no mercado como um novo produto.
