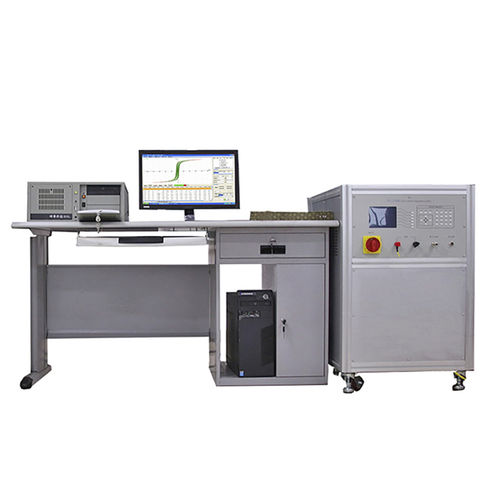

Medidor de potência DX-2012M

de correntede corrente CAde tensão

O dispositivo de medição de materiais de aço silício DX-2012M é adequado para medir vários materiais de aço silício laminados a quente, laminados a frio, orientados e não orientados, bem como o núcleo do transformador de aço silício medido. Pode medir com precisão a indução magnética Bm, a perda específica Ps, o ciclo de histerese e a curva de magnetização AC de materiais de aço silício em condições de frequência de energia. O software de medição Windows é aplicado de forma simples. O produto está em conformidade com as normas nacionais chinesas GB/T 3655-2000, GB/T 13789-92 e com as normas internacionais IEC 404-2, IEC 60404-3 e IEC 60404-6. O controlo do computador e a amostragem A/D substituem a ponte analógica tradicional, o medidor de frequência, o amperímetro, o medidor de tensão e o medidor de potência, e todo o processo de teste é automaticamente concluído. Características gerais do gráfico de histerese AC (DX-2012M) 1. Variedades de amostras de teste: laminação a quente, laminação a frio de materiais de aço silício, permalloy, amorfo e cristal nm. 2. Formas de amostra de teste: amostras abertas de fita e chip, amostras de fechamento anular, E e U. 3. As amostras de circuito aberto adoptam o EpsteinSquare para formar um circuito magnético fechado e podem também seleccionar o permeâmetro. A amostra de fecho pode ser colocada sob medição directa do enrolamento, o transformador acabado também pode ser colocado sob medição directa. 4. A amostra (núcleo de ferro), a bobina de magnetização (N1) e a bobina de medição (N2) formam um transformador sem carga. 5. A resistência não indutiva é ligada ao loop da bobina de magnetização para determinar a corrente de magnetização e a intensidade do campo magnético através da medição da queda de pressão na resistência não indutiva, o valor de pico do campo magnético pode ser bloqueado através de feedback digital e a precisão de bloqueio do campo magnético é de 0,5%.
