Software de simulação ScrewCAM

de fabricaçãode CADde corte

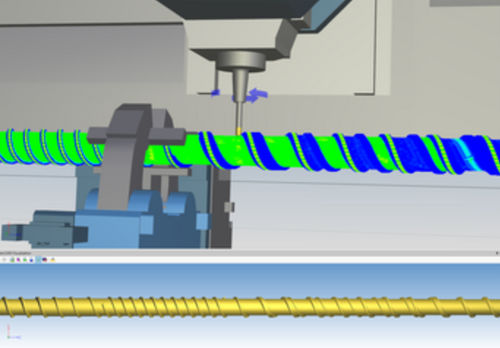

ScrewCAM é uma expansão de software para CrashGuard Studio que foi desenvolvida para a produção de parafusos plastificadores para a indústria de plásticos. Os dados ou parâmetros do desenho 2D são suficientes para modelar a geometria do parafuso; não é necessário um modelo CAD 3D do parafuso. Existem quatro etapas no processo de produção do parafuso: modelagem, criação do programa NC, simulação e produção. Modelagem interativa da geometria do parafuso baseada nos dados e parâmetros do desenho 2D através da informação de diâmetros, passos, inclinação de parede, raios, largura de canal ou barras e profundidade dos perfis; com representação do módulo 2D dos contornos da barra no nível de desenvolvimento do cilindro e uma pré-visualização 3D da geometria do parafuso Criação do programa NC, definindo os processos de usinagem individuais e selecionando ferramentas, velocidades de corte, profundidades de penetração, taxas de avanço, sobremetal, etc. O programa NC é gerado automaticamente. Se modificações forem feitas posteriormente, todas as etapas afetadas serão recalculadas de acordo. Quando se trata de acabamento de paredes, o posicionamento da ferramenta de "melhor ajuste" permite que ferramentas padrão sejam usadas em vez de cortadores de forma caros. Simulação 3D no CrashGuard Studio® para que todo o programa NC possa ser verificado quanto a colisões e exatidão da geometria da peça produzida, usando uma simulação de remoção de material e verificação geométrica contra a geometria final 3D do parafuso. Produção da máquina.
