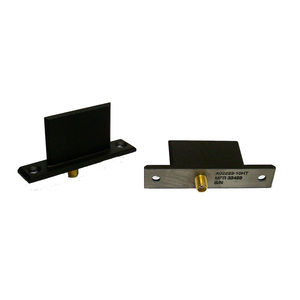

Antena para avião AO556 Series

UHFBladeomnidirecional

A lâmina com ranhura ou antena de "toco dobrado" fornece componentes de energia irradiada tanto vertical como horizontalmente polarizados. Esta característica preenche o orifício padrão da antena tipicamente exibido pela antena de "stub" de 1/4 de onda. O "toco dobrado" também fornece um componente verticalmente polarizado quando a aeronave está numa atitude de banco íngreme. Escalável a outras frequências por taxa nominal de engenharia. Adicionar a letra sufixo "S" para o aço inoxidável ou "A" para a configuração de alumínio. Antena GRDCUS PN AO556-915S, NSN 5985-01-540-3343. Modelos padrão: frequência 915 ± 10 MHz Frequência 978 ± 10 MHz Frequência 1365 ± 10 MHz Aplicações Alvos Aéreos em Subescala Sub-Sistema de Ligação de Dados (DLS) Sistemas de Controlo de Voo Drone GRDCUS BQM-34 Frequência - 915 ± 10 MHz - 978 ± 10 MHz - 1365 ± 50 MHz VSWR - 1.5:1 max - 1.5:1 max - 1.5:1 max Ganho - Essencialmente isotrópico - Essencialmente isotrópico - Essencialmente isotrópico Cobertura de Radiação - Essencialmente Hemisférica - Essencialmente Hemisférica - Essencialmente Hemisférica Manuseamento de energia - >100 Watts Média - >100 Watts Média - >100 Watts Média Impedância - 50 Ohms - 50 Ohms - 50 Ohms
