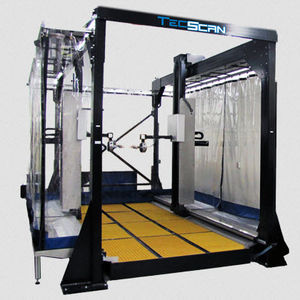

Sistema de inspeção ultrassônico

de superfície

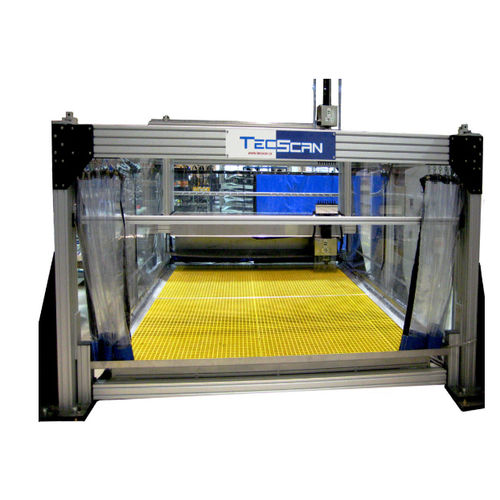

UltraScan Mx representa um Sistema de Esguicho Plano para Testes Ultra-sônicos (UT) de Grandes Painéis Compostos Aeroespaciais. Com o aumento da demanda por componentes compostos na indústria aeroespacial, o tempo de inspeção está se tornando um fator crítico nas taxas globais de produção. Os scanners planos da TecScan são projetados para inspeção de alto rendimento de painéis e componentes compostos. Com um tamanho de cama personalizável, o UltraScan é construído com uma estrutura de perfil de alumínio industrial e utiliza tecnologia ultra-sónica ou de phased array. Este conceito modular permite a modificação do tamanho do scanner à medida que as necessidades mudam. Nossa configuração padrão é um sistema de 5 eixos (X, Y, Y2, Z, Z2) com um envelope de inspeção de 3,5 x 2,5m e um sistema de entrega de água especialmente projetado que fornece um sinal UT estável e repetível. Nossos Sistemas de Leito Plano oferecem uma maneira eficiente para maximizar a taxa de varredura. Eles minimizam a quantidade de índices usando tecnologia de varredura multicanal com múltiplas sondas ultra-sônicas integradas em um sistema de caixa de água especialmente projetado. Em vez de mover um único par de sondas através da superfície das peças, são utilizados conjuntos de sondas em pares para varrer através do painel inspecionado, sendo os elementos do conjunto emissor disparados simultaneamente ou um após o outro. A caixa de água é especialmente projetada para criar 8 jatos de água laminares com taxas de fluxo iguais. Para atender diferentes necessidades de inspeção, o diâmetro de abertura dos bicos pode ser facilmente intercambiado. O formato das sondas utilizadas são sondas de imersão padrão para uma aquisição fácil e barata.
