Características

Tecnologia
para imagiologia 3D
Aplicações
para aeronáutica

Descrição

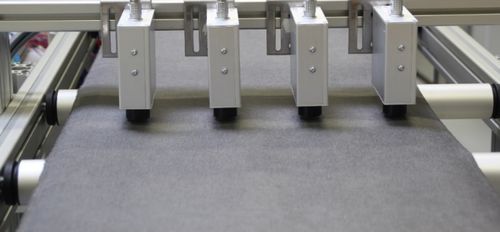

A monitorização online do processo permite um feedback imediato e o fabrico em circuito fechado de materiais de fibra de carbono. A ISO em linha CF fornece dados de isotropia para o processo contínuo de rolo a rolo de fibra de carbono reciclada, fitas UD ou configurações semelhantes. A solução oferece dados em tempo real em toda a largura da teia a um preço competitivo. O EddyCus® CF em linha ISO é uma solução em linha para o registo da orientação das fibras e do peso da fibra de cada camada de fibra de uma pilha inteira. Isto permite reagir imediatamente e realinhar as camadas assim que forem detectados desvios do alvo. O sistema de monitorização pode monitorizar a camada de fibra em vários ângulos, por exemplo 0°, 90°, -45° ou 45° em uma ou mais pistas num único ponto. Compara a parcela polar de uma referência com a parcela polar de uma lona actualmente produzida, verificando a diferença nos ângulos dos pontos de inflexão e também o comprimento das parcelas. Isto dá-lhe a informação necessária para determinar a qualidade do produto e monitorizar o processo de produção - a orientação das camadas e o peso da área de fibra de cada camada. A imagem à direita mostra um exemplo de uma possível visualização de uma pilha de duas camadas. A linha preta mostra os valores esperados determinados por uma referência e a linha vermelha corresponde aos valores da mancha medida. Como pode ser interpretado o diagrama polar apresentado à direita? A orientação das fibras corresponde bastante próxima do valor esperado. Isto pode ser visto pelo facto de os pontos de inflexão da referência e o material examinado terem o mesmo ângulo. O peso da área das fibras desvia-se significativamente do resultado desejado.

---
