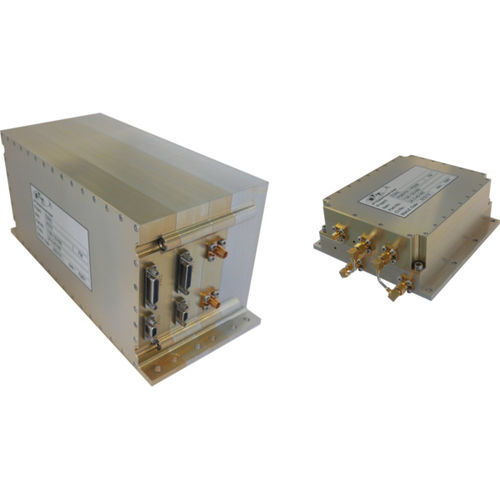

Transmissor de vídeo banda-C PDTX-1000

para avião

O transmissor de dados PDTX-1000 Payload Data Transmitter proporciona um transmissor de dados de alta taxa de downlink de dados com uma boa relação custo-benefício, utilizando um esquema de modulação mais moderno. Oferece uma interface CAN-bus para comando e manutenção da casa. O equipamento espacial da STT oferece a mais alta qualidade e fiabilidade. O PDTX-1000 é totalmente compatível com a norma CCSDS para a transmissão de dados de carga útil (CCSDS 131.3-B-1), utilizando DVB-S2. A ampla proliferação de implementações DVB-S2, garantindo um elevado grau de maturidade técnica e oferecendo soluções rentáveis para o segmento terrestre. O transmissor de dados de carga útil PDTX-1000 está disponível para operação na banda C (5,150 MHz a 5,216 MHz atribuídos numa base primária às ligações de alimentação Espaço-Terra de sistemas de satélites não geoestacionários para serviços móveis via satélite) e na banda X (8,025 a 8,400 MHz). Normas suportadas para o modo de transmissão - ETSI EN 302 307 V1.3.1, Novembro de 2012, totalmente compatível com a CCSDS 131.3-B-1, Blue Book, Março de 2013, totalmente compatível com a CCSDS 131.3-B-1 Taxa de símbolos do modulador - 50 MBd Frequência de transmissão - 5183 MHz (frequência central da banda de frequência da UIT) Potência de transmissão - 1 W a 8 W ajustável em passos muito pequenos (< 0,1 dB) Erro Vectorial Magnitude - < 8% Emissões fora da banda - Em conformidade com a ITU-R SM.1541-6, Anexo 5.1 Sinais espúrios - < 70 dBc (no domínio espúrio de acordo com a ITU-R) Gama de tensão primária - 22 V a 34 V Consumo de energia - < 45 W Massa - < 4,5 kg Volume - < 3,5 litros Temperatura de funcionamento - -30°C a +60°C
