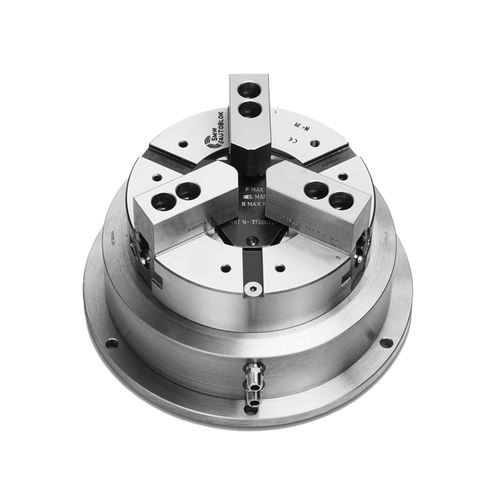

Mandril de torneamento PBI series

para aeronáutica

SERRAÇÃO INCH 2 OU 3 JAWS PBI-C LÍNGUA & RANHURA 3 JAWS Mandris pneumáticos para indexação de tabelas Cilindro embutido 2 e 3 mandíbulas Serrilha em centímetros ou Língua & Sulco Mandris pneumáticos para indexação de tabelas Englisch ■ Cilindro embutido ■ 2 e 3 mandíbulas Aplicação/beneficios para o cliente - Mandril rotativo autocentrante com colector pneumático utilizado em mesas indexadoras, não concebido para rotação constante em máquinas rotativas. Mordentes principais INCH SERRATED (1/16" x 90°) TONGUE & GROOVE master jaws MONTAGENS MÁXIMAS SERRATADAS (1,5 mm x 60°) a pedido Características técnicas - mandíbula 2 / 3 com cilindro pneumático incorporado - Colector para abastecimento de ar - Corpo endurecido para assegurar a mais alta precisão e longa vida útil do mandril Importante! Devido ao atrito entre o fi xed manifold e o corpo central rotativo, a tabela de indexação deve fornecer um torque de rotação maior do que o mostrado na tabela abaixo! Equipamento de série Unidade Chuck 1 conjunto de mandíbulas brancas (excluindo PBI-C) 1 conjunto T-nuts com parafusos (PBI-C excluído) Exemplo de encomenda 3 mandíbulas PBI-C 250 ou 2 mandíbulas PBI-D 165
