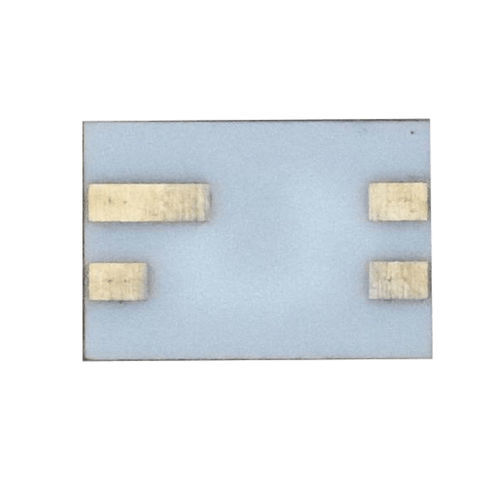

Optoacoplador fototransistor OLC049

miniaturade instalação em superfície

O OLC049 pode ser utilizado em aplicações de grandes constelações de satélites que requerem isolamento ótico em ambientes de radiação, tais como radiação gama, neutrões e protões, com um rácio de transferência de corrente (CTR) elevado e um VCE de saturação baixo. Cada optoacoplador é composto por um LED e um fototransistor de silício N-P-N que é isolado eletricamente, mas acoplado opticamente dentro de uma embalagem LCC (Leadless Chip Carrier) não hermética de quatro pinos. A variante hermética de montagem em superfície do optoacoplador OLC049 está disponível como OLS049, tanto numa versão de catálogo não blindada como numa versão blindada de alta fiabilidade. Um diagrama de blocos funcional do OLC049 é apresentado na Figura 1. As classificações máximas absolutas do OLC049 são fornecidas na Tabela 1. As especificações eléctricas são fornecidas na Tabela 2. As características típicas de desempenho do OLC049 são ilustradas nas Figuras 2 a 4. Um circuito típico de teste de comutação é mostrado na Figura 5 e as dimensões da embalagem do OLC049 são fornecidas na Figura 6. Características - Encapsulamento miniatura não hermético para montagem em superfície - Tolerante à radiação - CTR elevado garantido num intervalo de temperatura ambiente de -55 °C a +125 °C - Isolamento elétrico de 1000 VDC
