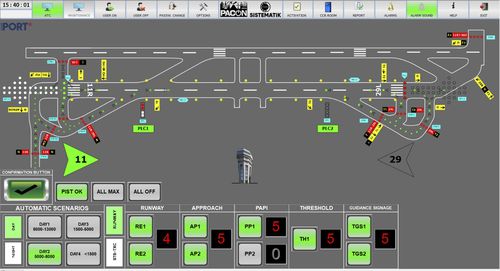

O sistema ALCMS foi concebido para ter três PCs localizados na torre ATC e na sala de manutenção, e 2 HMIs localizados nas salas CCR.
O sistema é composto por 4 locais:
-Torre ATC
-Sala de manutenção da CTA
-Sala CCR Vault1
sala CCR -Vault2
Explicação:
A sala de manutenção ATC tem um armário de interface que inclui 2 fontes de alimentação de 24V, um comutador de fibra ótica de nível industrial, filtros de linha, para-raios, MCCBs, etc. Os PCs na torre estão ligados à rede através do comutador no interior deste armário.
A torre ATC tem 2 PCs com ecrãs tácteis de 24". Um outro PC está localizado na sala/abóbada CCR para efeitos de manutenção. São alimentados por UPS de 1500VA.
O PC de manutenção é utilizado para colocar os CCR em modo de manutenção ou fora de serviço. Este PC torna-se MASTER para controlar o sistema e ter autorização se ambos os PCs na torre falharem.
Os armários de interface para as Salas CCR têm um PLC com Módulo Mestre Profibus e Módulos I/O, um HMI de 7", 2 fontes de alimentação de 24V, 2 fontes de alimentação de 48V, 2 módulos de redundância para PSs de 24V/48V, UPS de 1500VA, filtros de linha, para-raios, MCCBs, etc.
Duas HMI estão localizadas na parte frontal do armário para controlar e monitorizar o sistema nas salas CCR. Estas HMI podem ser utilizadas para controlar todo o sistema, bem como para controlar os CCR individualmente para efeitos de manutenção. A autorização de controlo pode ser transferida manualmente para as consolas. As HMIs tornam-se MASTER ao mesmo tempo quando os PCs falham ou se desligam da rede.
Cada PC tem um software diferente para gerir as actividades de controlo e monitorização. No nosso sistema, os PCs podem ser substituídos para serem utilizados em vez uns dos outros em caso de falha de um PC.
---
