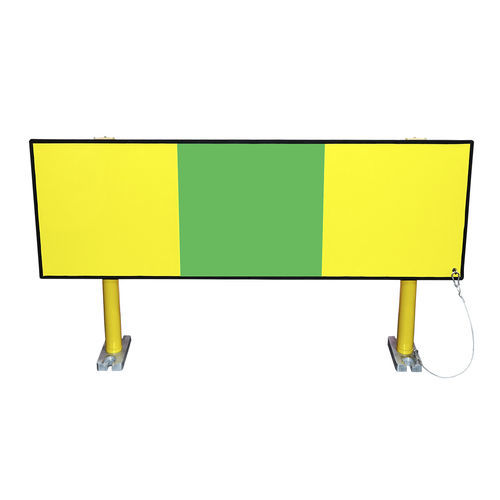

Placa de informação AL-091-00-YE/GR/YE

estáticapara aeroporto

Manual de heliportos da ICAO 5.2.2.10 Descrição Os marcadores de rota de trânsito aéreo são feitos de alumínio com dois postes frangíveis, placas de base e corda de ancoragem. O painel não é iluminado e é colorido com folhas 3M. Quando são estabelecidas rotas de trânsito aéreo, as suas linhas centrais devem ser assinaladas com marcadores Os marcadores devem ser frangíveis e situados ao longo da linha central da rota de trânsito aéreo Os marcadores devem estar espaçados a intervalos não superiores a 60 m nas secções rectas e 15 m nas curvas A superfície do marcador, tal como vista por um piloto, deve ser um retângulo com uma relação altura/largura de aproximadamente 1 para 3 e ter uma área mínima de 1.500 cm2 O marcador deve apresentar três faixas verticais de cor amarela, verde e amarela, respetivamente, e não deve exceder 1 m acima do nível do solo ou da neve
