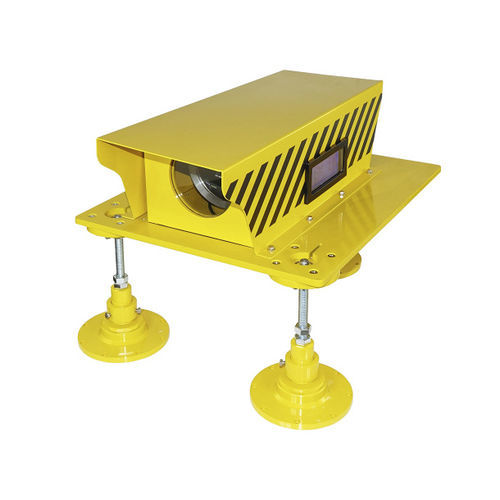

Luz de aproximação AL-119-28-WH-RE

PAPIde pousode posição

Indicador de trajetória de aproximação de precisão - PAPI Concebido e construído tendo em mente a simplicidade e a facilidade de manutenção Tecnologia LED Equipamento de iluminação leve, com baixo consumo de energia e amigo do ambiente A utilização extensiva de ligas de alumínio reduz o peso do equipamento e facilita o manuseamento no terreno Certificado/Compatível com as normas: Organização da Aviação Civil Internacional, Aeródromos, Anexo 14, Volume 1, Sétima edição, datada de julho de 2016 Fotométrico - (ICAO) Figura A2-23 Distribuição da intensidade luminosa do PAPI e do APAPI Cromaticidade - Secção 5.3.5.30 Descrição Indicador da trajetória de aproximação de precisão - PAPI Estas unidades podem ser utilizadas para criar os sistemas PAPI ou APAPI utilizados em Heliportos ou Aeroportos. O objetivo é sinalizar aos pilotos se estão no ângulo de aterragem correto. Consoante o ângulo de aproximação, será visualizada uma combinação de luzes brancas e vermelhas. Mais vermelhas significam que o ângulo é demasiado baixo, mais brancas significam que é demasiado alto. Caixa em alumínio revestido a pó, RAL 1004 (amarelo aviação) Viseira antirreflexo em alumínio revestido a pó, RAL 1004 (preto brilhante) Difusor de vidro frontal endurecido para proteção contra jato de areia Prensa-cabos em latão niquelado Sistema de fixação em alumínio revestido a pó, RAL 1004 (amarelo aviação) Na unidade, está integrado um clinómetro eletrónico. A calibração é feita na fábrica, pelo que o utilizador só tem de instalar o PAPI no ângulo desejado e premir o botão de calibração do utilizador. A partir desta posição, se a leitura for alterada com meio grau, a luz será automaticamente desligada e um relé ficará com um circuito aberto para sinalizar a falha. Caraterísticas eléctricas O Indicador de Trajetória de Aproximação de Precisão pode ser fabricado em mais tensões de entrada de alimentação
