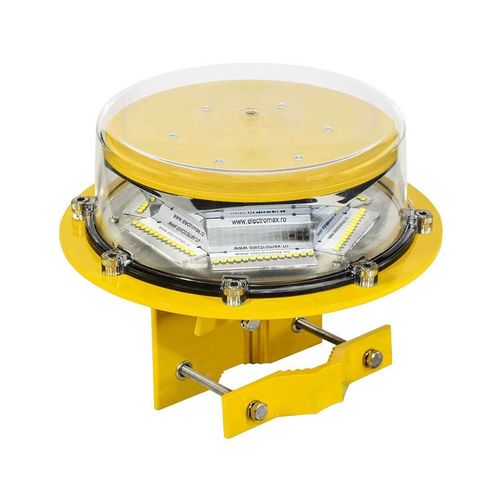

Balizador para helideck AL-061-84-XX

de LEDintermitentebranco

ICAO: Anexo 14, Volume I - Projeto e Operações de Aeródromos ICAO: Anexo 14, Volume II - Heliportos IEC TS 61827: Instalações eléctricas para iluminação e balizagem de aeródromos Uma baliza de heliporto é uma luz potente, omnidirecional, destinada a assinalar a presença de um heliporto. A baliza de heliporto faz piscar em código Morse a letra H. É utilizada sobretudo quando os heliportos estão rodeados de luzes, como numa cidade onde é difícil distinguir os heliportos das outras luzes. Corpo da luminária: alumínio revestido a pó, RAL 1004 (amarelo aviação) Difusor: policarbonato transparente Passa-cabos: latão niquelado Fixadores: aço inoxidável As luminárias são fornecidas com uma válvula anti-condensação As luminárias têm proteção UV A baliza do heliporto deve ser alimentada e controlada por um controlador especial que cria a sequência de intermitência e permite o controlo da luminosidade. A baliza de heliporto também pode ser controlada pelo controlador principal do heliporto. Caraterísticas ópticas A baliza para heliporto utiliza LEDs brancos OSRAM. O feixe é omnidirecional e a distribuição vertical é de 0 a 10 graus. Os valores de intensidade luminosa estão em conformidade com: ICAO Anexo 14 Vol.2 fig.5-11/1 As coordenadas tricromáticas medidas correspondem aos requisitos da gama de cores do Anexo 14 da ICAO - Aeródromos Vol.1, fig. A1-1-1b - Cores para luzes de solo aeronáuticas (iluminação de estado sólido). O controlo da luminosidade é feito em três passos 3, 10 e 100%.
