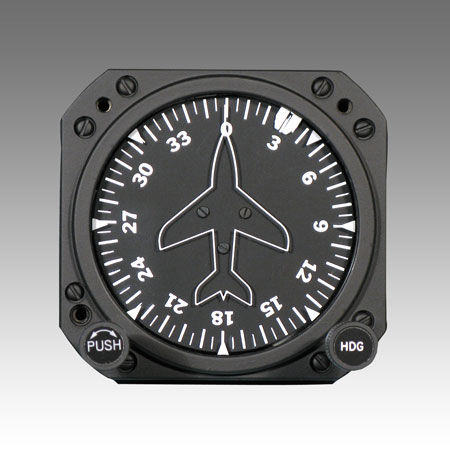

Indicador de curso analógico 4000C series

para aviãocom iluminação

O 4000C/D é um giroscópio direcional pneumático com pickkoffs de piloto automático A.C. As voltas à esquerda produzem uma rotação do mostrador no sentido dos ponteiros do relógio e as voltas à direita produzem uma rotação no sentido contrário ao dos ponteiros do relógio. Dois botões controlam o giroscópio. O botão esquerdo é usado para enjaular a unidade, e o botão direito é usado para seleccionar o rumo do instrumento. Para mudar o rumo, o botão selector direito é premido e rodado para desengatar o eixo do mostrador e definir o ponteiro para um novo rumo. Soltando o botão selector volta a engatar o ponteiro com o eixo do mostrador. À medida que a aeronave gira para um novo rumo, o ponteiro volta à sua posição original. A posição no curso do ponteiro está sempre no topo do círculo de azimute (0° no mostrador com a aeronave em direcção ao norte). Alguns giroscópios Auto-Pilot são aprovados pela FAA PMA para utilização em vários modelos do século e sistemas Auto-Pilot da S-Tec.
