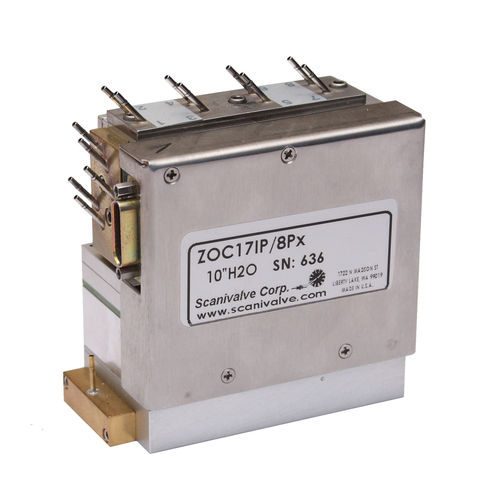

Scanner de pressão de 8 canais ZOC17

de gásminiaturaanalógico

+/- .08% de precisão de longo prazo na escala completa (3,0 - 500 psid) 8 entradas de pressão sem muxing, ou 16 entradas de pressão com muxing taxa de varrimento de 50kHz Múltiplas gamas de pressão disponíveis Vácuo, 5 polegadas H20 até 750 psid de pressão Correção automática do desvio de zero Válvula de purga incorporada no ZOC17 Sensores de pressão substituíveis em campo Aplicações O leitor de pressão eletrónico ZOC17 é ideal para medir gás em aplicações de voo e de teste de motores de turbina em que as temperaturas ambiente variam. É também ideal para outras situações de medição de pressão industrial situações de medição de pressão industrial em que é necessário medir pressões elevadas (750 psi máx.). Os sensores de pressão com compensação de temperatura ZOC são mais de dez vezes menos sensíveis à temperatura do que os sensores de pressão piezoresistivos típicos. Podem ser montados em qualquer posição, pelo que as unidades podem ser instaladas perto das fontes de pressão a medir. Quando é necessária uma maior estabilidade de temperatura, bem como para utilização abaixo de 0°C, recomenda-se que o sensor de pressão ZOC17 seja colocado numa caixa com controlo termostático, modelo Scanivalve ZOCTCU. Descrição geral O leitor eletrónico de pressão modelo ZOC17 aceita 8 ou 16 entradas pneumáticas. Cada módulo ZOC17 incorpora 8 ou 16 sensores de pressão piezoresistivos com compensação de temperatura. Estes estes sensores de pressão são fabricados numa lata resistente a vibrações, o que facilita a sua substituição no terreno, minimizando assim o tempo de inatividade em caso de danos nos sensores. O leitor de pressão eletrónico ZOC17 também contém uma válvula de calibração pneumática, um multiplexer de alta velocidade (50kHz) e um amplificador de instrumentação. A saída de dados é um sinal analógico +/- -2,5Vdc ou +/- 5,0Vdc.
