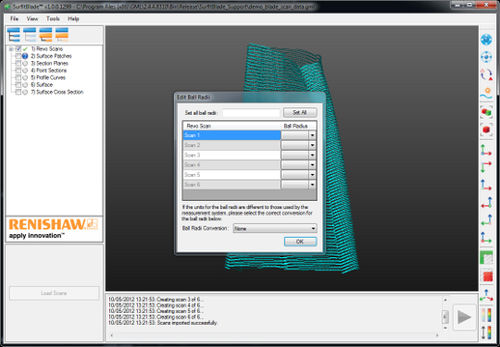

Software de qualidade SurfitBlade™

de análisede mediçãode design

Um aplicativo off-line para ser utilizado por engenheiros para gerar formas de superfícies de pás de hélices para utilização em processos subsequentes, tais como dinâmica dos fluidos computacional e análise de elementos finitos. Como um aplicativo de extensão para o APEXBlade, o SurfitBlade coleta os dados do centro da ponta do apalpador de medição, serializados como resultado da execução do programa DMIS gerado pelo APEXBlade através do MODUS e os converte em superfície. Deste modo, o SurfitBlade possibilita uma análise da forma verdadeira da pá de hélice e melhora significativamente a compreensão da capacidade de produção. O SurfitBlade permite que engenheiros de projeto executem uma engenharia reversa exata nas pás de hélices produzidas, proporcionando um feedback revolucionário através do processo de projeto e produção. Complementando o APEXBlade, o SurfitBlade cria uma superfície completamente reconstruída a partir dos dados de escaneamento de varredura do centro da ponta, serializados como resultado da execução do programa DMIS gerado pelo APEXBlade através do MODUS. Deste modo, o SurfitBlade possibilita uma análise da forma verdadeira da pá de hélice e melhora significativamente a compreensão da capacidade de produção. O SurfitBlade guia você através de cada estágio do processo de reconstrução da pá de hélice: Importação do escaneamento de varredura Importar dados do escaneamento de varredura do MODUS.out ou dos arquivos Geometric Modelling Library .GML Definir o raio da esfera da ponta do escaneamento de varredura Excluir todos os escaneamento desnecessários
