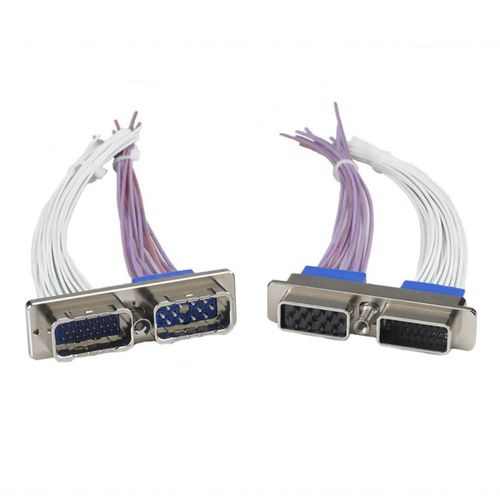

Normalizado pela norma europeia EN4644, o EPX™ da Radiall foi reconhecido como o principal conetor modular retangular e utilizado nas principais aeronaves comerciais e jactos executivos.
A série EPX™ foi projetada para cobrir qualquer aplicação, incluindo painel de desconexão, módulo substituível em linha (LRM) e galleys e para atender aos requisitos mais rigorosos dos OEMs:
Flexibilidade com uma vasta gama de estilos de invólucro, uma gama de inserções, contactos e acessórios
Poupança de espaço com inserções de alta densidade e invólucros empilháveis
Poupança de tempo e eficácia de custos com peças modulares que permitem a pré-cablagem
A série EPX™ é completamente modular e expansível com casquilhos leves desde o tamanho 1 até às versões multigang. As inserções EPX™ também abrangem quaisquer tecnologias de contacto, incluindo sinal, potência, quadrax e fibra ótica. Os conectores EPX™ respondem a todas as necessidades de conexão com o uso de um número limitado de componentes.
Para dar um passo adiante em termos de custo-benefício e inovação, a Radiall introduziu a primeira linha de conectores de encaixe rápido para o setor aeroespacial: A série QM que utiliza inserções e contactos EPX™.
Desempenho mecânico:
Acoplamento/Desacoplamento:
EPX™ Desconexão: 100 ciclos
EPX™ Rack e painel: 500 ciclos
Vibração aleatória:
EPX™ Disconnect: até 27,8g
EPX™ Rack e painel: até 16,9g
Choques:
EPX™ Disconnect e Rack e Painel: 50 g - 3 choques em cada eixo
Exceção: EPXB2 Disconnect: 300g - 3 choques em cada eixo
Retenção da inserção no invólucro: 400N (90 lbs)
Desempenho elétrico:
Condutividade de concha para concha: < 2,5mΩ
Tensão de resistência dieléctrica:
---
