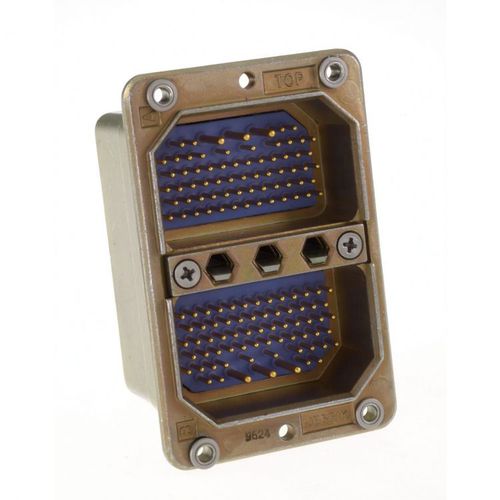

Conector de dados DSX series
para aeronaveARINCtipo B

conector de dados
conector de dados
conector de dados
conector de dados
conector de dados
conector de dados
Guardar nos favoritos
Comparar


Características

Tipo
de dados
Aplicações
para aeronave
Formato
ARINC, tipo B
Forma
retangular
Outras características
blindado, de alta performance
Tensão

MÁX: 2,5 V

MÍN: 1 V

Corrente primária

MÁX: 46 A

MÍN: 2 A

Descrição

Utilizada na maioria dos principais programas civis e militares, a série DSX da Radiall é uma solução comprovada para ligar eletricamente o bastidor de equipamento ao equipamento de aviónica. Esta série histórica existe em várias versões: DSX SAE AS81659 está disponível em quatro tamanhos de conchas e em versões ambientais ou não ambientais. Com uma opção EMI/RFI disponível para melhorar a eficácia da blindagem, os conectores DSX SAE AS81659 abrangem aplicações civis e militares. O conetor DSX Arinc 404 tipo A e B é o conetor original, atualmente dedicado principalmente a aplicações comerciais. Para responder às necessidades específicas dos fabricantes de equipamentos, a Radiall desenvolveu também uma solução para os contactos de libertação frontal (FR/FR) para facilitar a instalação e a manutenção: Receptáculos DSX-F e DSX-K. Totalmente intermutáveis com as fichas ARINC 404 tipo B e SAE AS81659, oferecem as mesmas características que os conectores SAE AS81659. Com numerosas configurações e uma grande variedade de contactos e acessórios, a série DSX oferece uma solução robusta e de elevado desempenho tanto para os OEM como para os fabricantes de aeronaves. Materiais e acabamentos: Concha: Liga de alumínio (cromato amarelo de cádmio ou niquelagem) Inserções: Termoendurecível ou termoplástico de alta qualidade Inserções metálicas: Liga de alumínio (cromato claro de cádmio ou niquelagem) O-ring e anel de vedação: Borracha de silicone Contactos: Liga de cobre (revestimento de ouro sobre níquel) Clipe de retenção: Liga de cobre Placa de retenção da inserção: Liga de alumínio (anodizado a ouro ou azul, ou niquelado) Postes de polarização: Aço inoxidável Chaves de polarização: Liga de zinco (cromado amarelo cádmio ou niquelado) Placa de retenção de polarização: Liga de alumínio (cromato amarelo de cádmio ou niquelagem)

---
