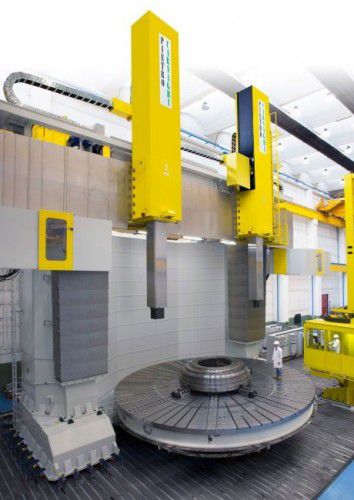

Máquina de torneamento vertical AP series

para aeronáutica

O modelo AP é caracterizado por uma estrutura com 2 colunas, concebida para peças grandes, até 14 metros (45,9 pés) de diâmetro da peça. A estrutura da máquina é uma "formação" tendo as colunas montadas na base da mesa, alojando o fuso principal e a caixa de velocidades. Todos estes elementos são montados de forma a constituir uma estrutura resistente, garantindo a máxima estabilidade e rigidez, para suportar as condições de corte mais severas. Na parte da frente da calha transversal estão duas guias deslizantes horizontais que suportam a sela vertical do carneiro no seu movimento horizontal (através de bolsas hidrostáticas). A distância entre a guia superior e a inferior é dimensionada para assegurar o máximo desempenho de corte. Todas as estruturas da máquina são concebidas com a metodologia de análise de elementos finitos (FEM) e os quadros principais são submetidos a processos de estabilização térmica e de tratamento. Diâmetro da mesa - mm - 6000 - 6500 - 8000 - 8000 - 8000 - 10000 - 10000 Peso padrão - t - 200 - 200 - 200 - 200 - 200 - 200 - 350 - 350 Peso máximo permitido - t - 250 - 250 - 250 - 350 - 350 - 350 - 350 - 500 - 500 Potência de viragem - kW - 120 - (180) - (300) Altura de viragem: trilho fixo - mm - 1500 Altura de viragem: carril móvel - mm - 3000 - 3500 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000 Secção do carneiro - mm - (400 x 400) - (500 x 500) - (600 x 600) Curso do carneiro eixo Z - mm - (2000) - (2500) - 3000 - 3500 - 4000 Potência de moagem - kW - 60 / 71 / 100 Máx. RPM - rpm - 2500 - 3000 - (6000) Alimentação rápida X-Z-eixos - mm./min - 15000
