Conector de dados CWAP

PCBpara aeronaveARINC

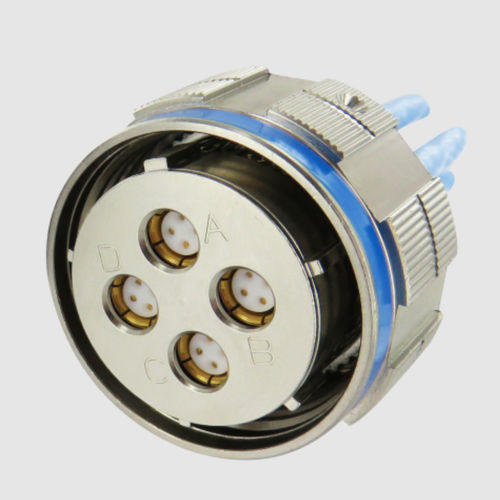

As unidades de Cabin Wireless Access Points estão a fornecer às tripulações e passageiros das companhias aéreas um acesso cómodo e sem descontinuidades à Informação, Dados e Entretenimento através de Dispositivos Electrónicos Pessoais ou equipamentos no assento. O conector Amphenol Socapex CWAP, com a sua disposição dedicada de 4 inserções quadrax, é a escolha perfeita para alcançar o nível esperado de desempenho, fiabilidade e conformidade com a norma ARINC. Características & Benefícios Conectores Derivado de conectores MIL-DTL-38999 e EN3645 tamanho 19 (outros tamanhos disponíveis) Material da concha e do revestimento: alumínio com revestimento de níquel sem eléctrodos Concha a concha Dedos de ligação à terra na cápsula da ficha Completamente acoplados e autobloqueados numa volta de 360° da porca de acoplamento Dispositivo anti-acoplamento permite um elevado desempenho vibratório Inserção metálica para manter o plano de terra com a concha do conector para todos os contactos blindados Receptáculo dedicado com pino de terra integrado Desengate frontal / contacto frontal removível dos pinos de PCB no lado do receptáculo Desengate traseiro / Contacto da tomada de crimpagem removível no lado da ficha Quadrax O Amphenol® Quadrax Contacts oferece várias vantagens para taxas elevadas de transferência de dados, baixo consumo de energia e excelente compatibilidade EMI: Quatro contactos interiores estrategicamente espaçados formam dois pares diferenciais de impedância combinados de 100 ou 150 Ohm O contacto exterior tem uma secção de parede robusta para maior durabilidade Disponível no tamanho 8 estilo de terminação crimpada Também disponível em tamanho 8 com caudas de PC
