Software de teste OptoSCAN

de análisede mediçãode análise de imagens

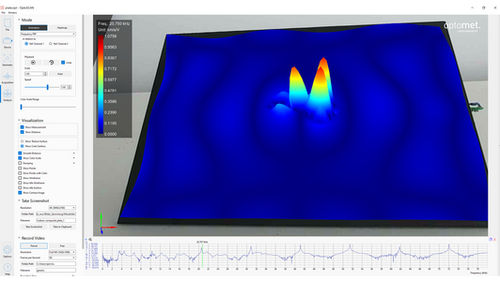

Em combinação com os vibrómetros Doppler laser de digitalização Optomet, o software OptoSCAN forma uma solução completa para medições de vibração de imagem. O OptoSCAN combina dados de digitalização ponto por ponto com informação geométrica para animar vibrações e ondas de superfície de quase todos os objectos de teste para optimização do design, resolução de problemas estruturais, validação de modelos FE e investigação fundamental. Os dados são apresentados em numerosas quantidades baseadas em tempo e frequência. Medições de varrimento a laser com OptoSCAN - Simples e rápido O OptoSCAN foi desenvolvido como uma ferramenta para a utilização simples e eficiente do vibrómetro Doppler laser Optomet scanning. O moderno software multithreaded de 64 bits assegura um funcionamento suave mesmo com grandes quantidades de dados. Também é possível uma análise ao vivo dos dados de medição durante o processo de medição. O software pode ser utilizado com hardware padrão de PC executando Windows 10, pelo que a aquisição, análise e visualização de dados pode ser facilmente manuseada em quase qualquer PC. Controlo do Vibrómetro O OptoSCAN controla à distância todas as configurações de hardware e componentes do vibrómetro de varrimento. A câmara de vídeo e o laser de medição são calibrados, os descodificadores e as gamas de medição são definidos, os canais de medição e os sinais de referência são definidos, e o gerador de sinais incorporado é controlado. Medição geométrica por varrimento a laser Medição de Vibração por Imagem As grelhas para os pontos de medição podem ser criadas e editadas com apenas alguns cliques do rato.
