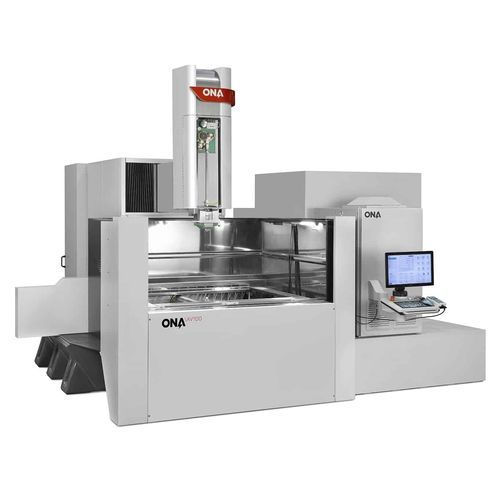

Máquina de eletroerosão a fio AV100

3D

Dimensões máximas da peça (*) - Comprimento - 1.950 mm - 76.8 in Largura - 1.600 mm - 63 in Altura - 600 mm - 23.6 in Peso máximo da peça - 10.000 kg - 22000 Ibs Cursos dos eixos U/V - 500 x 500 mm - 19.7 x 19.7 in Ângulo de corte cónico máximo - +/- 30º / 400 mm - +/- 30º / 15.75 in Diâmetro do fio - 0.20 – 0.30 mm - 0.008 – 0.012 in Velocidade de corte máxima - 360 mm2/min – Ø 0.30 mm (hilo Xcc) - 34 in2/hr – Ø 0.012 in (Xcc wire) Vantagens da tecnologia AV60 Sistema mecânico concebido para alcançar o máximo rendimento com peças de até 10 toneladas. Sistema Eco Filter incluído, sem resíduos acrescidos nem custos de manutenção. Interface com peças em 3D, permite rotação e movimento através de um toque no ecrã. Visualização em tempo real do fio e corte de peça e tempo de finalização. Maior velocidade, poupa 30% de tempo com menos repassagens e uma velocidade de até 450mm2/min (fio 0,33 (XCC)). Opção de incluir ONA Script programming + Medição in-process, para um controlo total do posicionamento da peça e otimizar a medição das peças sem retirá-las da máquina.
