Máquina de medição por coordenadas com múltiplos sensores LEGEX574
mecânicapara aeronáuticaCNC

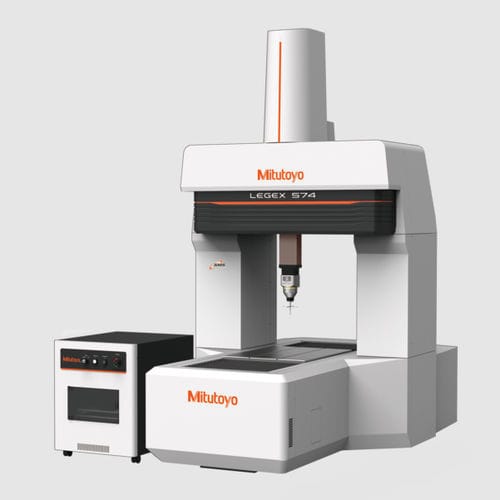

Máquina de medição por coordenadas com múltiplos sensores - LEGEX574 - Mitutoyo Europe - mecânica / para aeronáutica / CNC
Máquina de medição por coordenadas com múltiplos sensores - LEGEX574 - Mitutoyo Europe - mecânica / para aeronáutica / CNC
Máquina de medição por coordenadas com múltiplos sensores - LEGEX574 - Mitutoyo Europe - mecânica / para aeronáutica / CNC - imagem - 2
Máquina de medição por coordenadas com múltiplos sensores - LEGEX574 - Mitutoyo Europe - mecânica / para aeronáutica / CNC - imagem - 3
Máquina de medição por coordenadas com múltiplos sensores - LEGEX574 - Mitutoyo Europe - mecânica / para aeronáutica / CNC - imagem - 4
Máquina de medição por coordenadas com múltiplos sensores - LEGEX574 - Mitutoyo Europe - mecânica / para aeronáutica / CNC - imagem - 5
Máquina de medição por coordenadas com múltiplos sensores - LEGEX574 - Mitutoyo Europe - mecânica / para aeronáutica / CNC - imagem - 6
Guardar nos favoritos
Comparar


Características

Sistema de palpação
mecânica, com múltiplos sensores
Outras características
para aeronáutica, CNC, de pórtico
Curso X

500 mm
(19,69 in)

Curso Y

700 mm
(27,56 in)

Curso Z

450 mm
(17,72 in)

Descrição

A série LEGEX é uma máquina de medição de coordenadas CNC de ultra-alta precisão. Uma estrutura de ponte fixa e rolamentos pneumáticos de precisão que funcionam sobre guias altamente manipuladas, asseguram uma estabilidade de movimento superior e uma precisão geométrica ultra-elevada. Os sistemas de accionamento colocados no "Centro de gravidade" dos deslizadores, proporcionam o melhor desempenho dinâmico possível. Além disso, foi utilizado um suporte anti-vibração activo para proporcionar uma precisão ultra-elevada. A construção foi concebida para estabilidade térmica, escalas de vidro cristalizado de baixa expansão e compensação de temperatura, resulta em alta precisão garantida dentro de um intervalo de temperatura de 18 °C a 22 °C. Principais benefícios: A análise rigorosa de todos os factores de produção de erros possíveis, e a eliminação ou minimização dos seus efeitos, proporciona uma precisão insuperável de 0,28μm A escala de vidro cristalizado de ultra-alta precisão com o coeficiente de expansão ultra-baixo de 0,01x10-6/K é utilizada em cada eixo A estrutura fixa da ponte e os rolamentos pneumáticos de precisão, funcionando sobre guias altamente rígidas, dão-lhe uma estabilidade de movimento superior e uma precisão geométrica ultra-elevada Controlador UC480 que suporta a funcionalidade Multi-sensor e SMS (Smart Measuring System) Pode usar vários tipos diferentes de sistemas de sonda opcionais, incluindo a sonda de digitalização MPP310Q de alta precisão da Mitutoyo Comentários: Suporte anti-vibração Exactidão: E0, MPE de: (0,28+0,1L/100) µm Relatório de fornecimento de energia: UN 38.3 Relatório de síntese do teste Carregamento Peso: 250 kg Carregamento Altura: 700 mm

---

VÍDEO

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Mitutoyo Europe
* Os preços não incluem impostos, transporte, taxas alfandegárias, nem custos adicionais associados às opções de instalação e de ativação do serviço. Os preços são meramente indicativos e podem variar em função dos países, do custo das matérias-primas e das taxas de câmbio.
