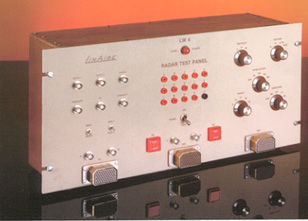

Testador de radar LW-4

aeronáuticodigital

O painel de teste do radar LW4 é uma unidade projetada especialmente para os sistemas novos do radar de Digitas ao ainda testar os tipos mais velhos. Chicotes de fios de teste para de LinAire do radar de teste do painel o trabalho mais velho igualmente com este painel novo. O painel opera 17 VDC, 28 VDC, 115 unidades do VAC e combinações. As entradas da tira de Termian são fornecidas para a entrada da C.A. e de C.C. As tensões são interruptor controlado e fundido com painel frontal montou os conjuntos. A unidade tem dezesseis jaques de teste, identificados alfabeticamente, para verificações da tensão. Seis conectores de BNC para permitir a conexão conveniente do espaço a algum vídeo, SE, disparador, dados, linha de mira, ou outros sinais similares. Provoque e SE (ou outros dados alternativos nestas linhas) seja interruptible pela desconexão co-axial no painel. O piloto Lamps do indicador de cinco volts, de 14 volts, e de 28 volts pode ser operado selecionando a tensão apropriada no IND. Interruptor PILOTO. O interruptor do TAMANHO da FORMIGA é fornecido selecionando tamanhos diferentes da antena para aquelas unidades do radar usando mais de uma antena do tamanho. O SIMULADOR do GIROSCÓPIO tem quatro escalas da saída: 50, 100, 150, e 200 milivolt. pelo grau para satisfazer as exigências de alguma antena. Os sentidos da antena ACIMA, PARA BAIXO, À ESQUERDA, ou o DIREITO podem ser gerados em ângulos selecionados de 10, 15, 20, ou 30 graus. Os conectores ásperos da cremalheira e do painel são usados para a conexão da unidade do radar que assegura muitos anos do serviço contínuo seguro. O LW4 é tamanho padrão da cremalheira (19" W x 8,75" H) para a montagem de cremalheira ou podem ser usados “para estar apenas.”
