Testador DME LD-4

aeronáutico

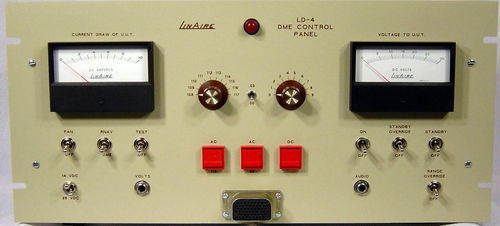

O Painel de Controle do Modelo LD-4 DME é uma adição natural ao bem equipado laboratório de aviônica que deseja servir o DME com Sistemas de Navegação de Área. Um voltímetro de quatro polegadas, 0-30 e um voltímetro de quatro polegadas, 0-10 amperes são fornecidos para monitoramento de tensão e corrente. Um conector montado no painel é fornecido para monitoramento AC. O painel irá operar unidades de 14 VDC, 28 VDC e 115 VAC. Entradas de tensão, (14/28VDC, 26VDC, e 115VDC) instalações de fusíveis e controle são fornecidas. O controle de tensão é realizado pelo relé e pelo seletor ON-OFF. O estado ON-OFF é indicado pelo indicador de alimentação. Os mais recentes controles de frequência de 200 canais são fornecidos, incluindo o novo código de deslizamento. O seletor DME-RNAV e os recursos de correção de dados são fornecidos para testes de RNAV/DME durante a operação de RNAV. A saída de áudio é terminada em um conector de circuito fechado com um resistor de carga do telefone. A carga é automaticamente removida quando são feitas conexões externas. Os controles Stand-by, Override, Test e Fan são incorporados para uso com as unidades designadas para usar esses tipos de controles.
