Máquina de inspeção a laser BOS

tomográficade superfície3D

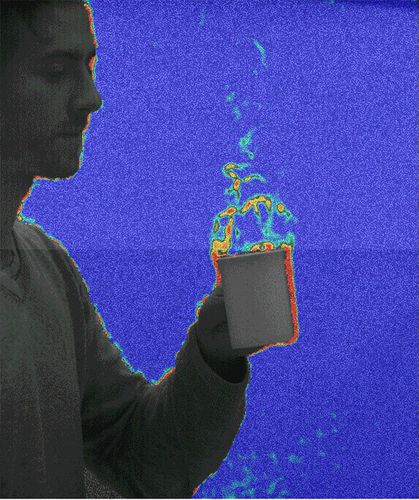

Para a visualização do movimento do gás com base nas variações locais do índice de refracção Background Oriented Schlieren (BOS, também conhecido como Synthetic Schlieren) é uma alternativa simples e económica aos métodos de imagem laser, porque não necessita de nenhum dispositivo de iluminação complexo como um laser necessário para a imagem laser, e funciona sem sem semear o fluxo. BOS é uma técnica de imagem em linha de vista e mede localmente o gradiente de densidade como um valor integrado sobre a linha de vista. Na prática, apenas um padrão aleatório de pontos no fundo do fluxo é imitado com uma câmara de alta resolução antes e durante o teste. Comparando as duas imagens (ou correlacionando mais precisamente os dois padrões semelhantes à correlação da imagem em PIV), o deslocamento local do padrão de fundo pode ser utilizado para fornecer informação lateral sobre variações de índice de refracção integradas no caminho. Imagem em Meios Transparentes técnica de visualização de fluxo simples sem laser e semeadura de fluxo técnica avançada de correlação de imagens aplicada sobre o alvo de fundo Módulo de software BOS em DaVis para densidade quantitativa (temperatura) imagem em fluxos 2D e eixos simétricos Os sistemas de imagem Tomo-BOS da LaVision medem quantitativamente a densidade ou campos de temperatura em 3D usando múltiplas projecções BOS de câmaras. Esta técnica de imagem 3D requer uma calibração geométrica precisa do sistema multicâmaras e um algoritmo de reconstrução tomográfica iterativa. para imagens de fluxo 3D campos instantâneos de temperatura 3D (densidade) configurações flexíveis multi-câmaras imagem tomográfica de alta velocidade BOS para medições com tempo resolvido
