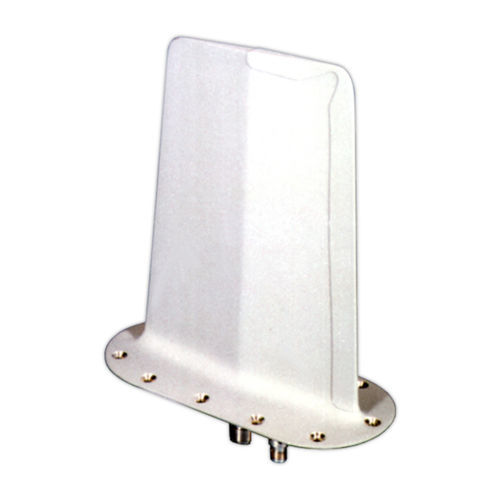

Antena para avião CNI8

UHFBladeomnidirecional

A Série CNI8 é uma antena aérea multifuncional, com lâmina de 8", UHF, banda L, porta única ou diplexador interno. A Série CNI8 oferece um sistema de antena UHF/Banda L robusto e de alto desempenho, atualmente em uso nas aeronaves A-6, A-10, CP140, E3, F-15, F-16, F-18, P3, S3 e outras. O sistema oferece a capacidade de operação simultânea de comunicações UHF, IFF, TACAN e Data Link através de uma única antena. O sistema de lâminas proporciona uma cobertura omnidirecional de banda dupla. É composto por uma caixa de fibra de vidro de alta resistência e uma base de alumínio fundido para suportar o ambiente supersónico severo. Estão disponíveis configurações de diplexadores integrais e remotos. A antena tem sido utilizada constantemente desde 1971, sem falhas no terreno ou problemas de qualquer tipo que reflictam a sua fiabilidade. Eléctrica Gama de frequências CNI8-4/D, CNI8-6, CNI8-7 CNI8-9, CNI8-10/A CNI8-8, CNI8-11/A - 225 - 400 MHz 950 - 1220 MHz 225 - 400 MHz 950 - 1220 MHz - CNI8-12 - 225 - 420 MHz 950 - 1220 MHz VSWR CNI8-4/D, CNI8-6 - 225 - 275 MHz 275 - 400 MHz 950 - 1220 MHz - 2,2:1 2.0:1 2.0:1 CNI8-7 - 225 - 250 MHz 250 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,5:1 2.0:1 2.0:1 1.8:1 CNI8-8, CNI8-11/A - 225 - 400 MHz 960 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1 CNI8-9, CNI8-10/A - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1 CNI8-12 - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1
