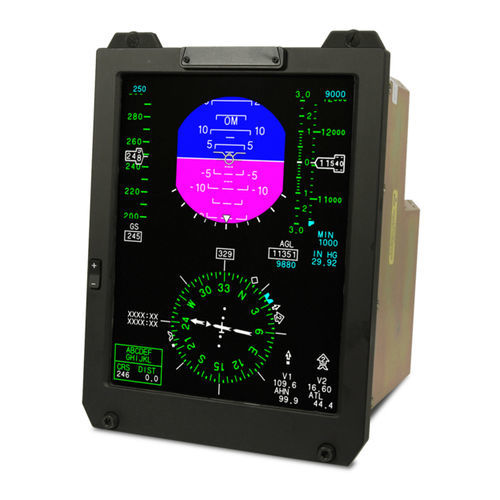

Este versátil ecrã de vídeo de 10,3 polegadas, baseado em AMLCD, fornece uma vasta gama de informações de voo vitais para as tripulações de voo.
CARACTERÍSTICAS PRINCIPAIS:
Ecrã de cockpit multiusos melhorado
Ecrã a cores de 8 bits XGA (122 CGPI) de alta resolução
Ângulo de visão hemisférico, de alto contraste ±60°
Gama de luminância de 0,03 fL a 250+ fL com NVIS
CAPACIDADES GRÁFICAS AVANÇADAS
O ECMDU possui processamento/gráficos incorporados com certificação DO-178B, Nível A. Também inclui captura de vídeo de missão/processamento gráfico com capacidade de rotação, escala e panorâmica de vídeo. A unidade utiliza software DO-178B, Nível A, para processar os seus dados. O ECMDU é um ecrã legível à luz do sol que é compatível com visão nocturna.
VASTA GAMA DE FUNCIONALIDADES
O ECMDU é uma unidade de visualização muito versátil com uma vasta gama de caraterísticas. Tem dimensões X, Y e Z mínimas. A unidade dispõe de vídeo digital de barramento TAXI, inclui uma interface MIL-STD-1553 e satisfaz todos os ambientes MIL. Oferece várias opções de EFIS, MFD, EICAS e moldura de vídeo. O ECMDU é leve e requer pouca energia, funcionando a partir de 28 VDC.
Especificações
Endereçabilidade - Escala automática flexível
Cor - 8 bits (16,7 milhões de cores)/256 tons de cinzento
Luminância - 0,03 fL a 250+ fL
Ângulos de visualização - ±60° horizontal, +50°/-20° vertical
Rácio de contraste ambiente elevado - > 5:1 em todo o cone de visualização
Conformidade com NVIS - Gen. III, Tipo I, Classe B
Arrefecimento - Ventoinha interna
Alimentação primária - 28 VDC, 78 W nominal (143 W máx.)
Configuração da moldura - EFIS, MFD, personalizada
Interfaces de vídeo - Barramento digital TAXI, DVI, RGB, NTSC, ARINC 708
Saída de vídeo - Y/C, NTSC
Interfaces de sinal - MIL-STD-1553B, Inclinómetro Ethernet (opcional)
Choque - 15G op., 30G CS
Vibração - Método 514.4, MIL-STD-810E
---
