UPS CC SC series

CA

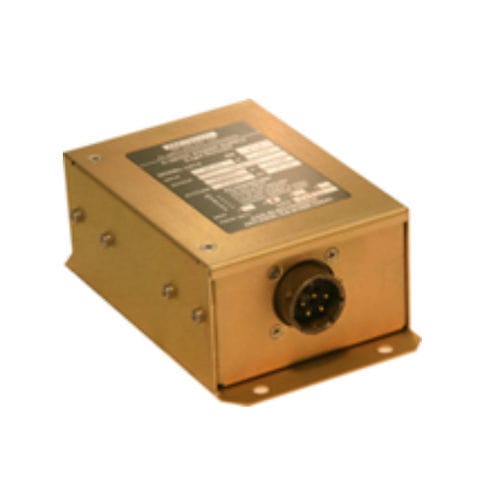

O SC3 e o SC3(A) são inversores estáticos de CC para CA com modulação de largura de pulso que fornecem energia CA regulada de 400 Hz até 30 volt amperes. É fornecido um potenciómetro de corte interno para ajustar a tensão de saída ± 10% A proteção do circuito inclui o desligamento por baixa tensão de entrada, arranque suave, desligamento por alta tensão de entrada, limite de sobretensão de saída e limite de corrente de curto-circuito de saída Especificações Corrente de entrada 1.35 Amperes típicos a 28 Vdc de entrada em FL 0.6 Amps máximo em vazio Corrente de saída SC3: 0,26 Amps contínuo SC3(A): 1,15 amperes contínuos Frequência 400 Hz ± 1% Distorção (THD) 3% típico em FL (unidade pf) a 28 Vdc 7% máximo para a gama de entrada e pf Isolamento A saída é isolada da entrada Fator de potência .95 no fator de potência principal e .8 no fator de potência de atraso Regulação 3% para a carga, 2% para a linha e 3% para a temperatura Sobrecarga (OL) Fornecer 150% da corrente de saída durante 5 min. Proteção (OL) Resiste sem danos ou degradação a uma carga superior a 150% a um curto-circuito na saída. A unidade fornece a potência de saída nominal após a remoção da condição de sobrecarga Proteção (SC) Em caso de curto-circuito na saída, a corrente de entrada recua e a corrente de saída é limitada a um valor seguro Proteção (OV) A tensão de saída é limitada a um máximo de 145 Vac Arranque suave Um atraso mínimo de arranque suave de 100 mSec a plena carga é fornecido durante uma aplicação de tensão de entrada em degrau para reduzir a corrente de pico de saída. Desligamento (SD) A saída desliga-se quando a tensão de entrada é inferior a 14 Vdc e superior a 36,4 Vdc. Temperatura -55° C a +71° C Altitude 55.000FT Conformidade FAA TSO-C73 Conector Unidade compatível com MS3106A14-6S Acabamento Iridite dourada de acordo com MIL-C-5541 Classe 1A Peso 1 LBS (454 gramas) Dimensões 2.00 H x 3,18 W x 5,00 L polegadas
