Centro de usinagem de 5 eixos Rhino 1700

horizontalpara aeronáuticaCNC

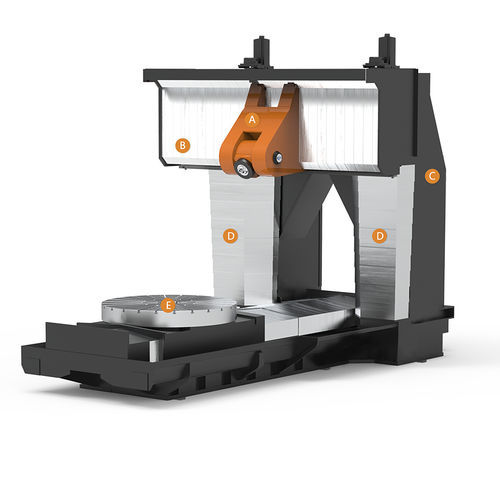

Viga transversal móvel com concepção de coluna dupla Concepção da coluna em forma de H numa só peça O eixo Y adopta a concepção de "accionamento duplo simétrico Cabeça de fresagem mecânica europeia com binário elevado até 1.200 Nm Mesa rotativa com accionamento por motor de binário europeu Interface de operação amigável A. Cabeça de fresagem mecânica europeia com binário elevado até 1.200Nm B. Desenho da estrutura da viga transversal móvel do eixo X C. Design da coluna em forma de H de uma só peça D. O eixo Y adopta a concepção "symmerical dual-drive E. Mesa rotativa com accionamento por motor de binário europeu Eixo X 1. A estrutura de coluna dupla fornece um suporte poderoso durante a maquinação a alta velocidade e alta aceleração/desaceleração, e para garantir uma elevada rigidez e alta precisão. 2. A viga transversal do eixo X é suportada por guias lineares de grande amplitude (1.000 mm) para assegurar a carga pesada e a elevada rigidez durante a maquinagem. Eixo Y 1. O "Symmetrical Dual Drive" é constituído por 2 fusos de esferas accionados por servo-motor duplo para garantir a eficiência da maquinação e a longa duração do fuso de esferas. 2. Com o poderoso suporte da coluna em forma de H e 2 guias lineares de rolos resistentes em cada coluna, é possível garantir o melhor movimento e a elevada rigidez da viga transversal móvel, bem como manter a precisão e a rigidez durante o corte. 3. O eixo Y equipa 4 guias lineares de rolos de alta resistência e adopta 8 guias lineares de rolos de alta resistência, proporcionando à cabeça de fresagem a melhor rigidez. Eixo Z 1. Base monobloco de elevada rigidez com mesa rotativa concebida para um grande vão (1.000 mm) suportada por uma guia linear de rolos pesados e 8 rolos deslizantes de guia linear de rolos pesados para assegurar uma carga pesada e uma elevada rigidez. Eixo X/Y/Z 4 balanças lineares HEIDENHAIN estão instaladas no eixo X/Z cada 1 e no eixo Y 2
