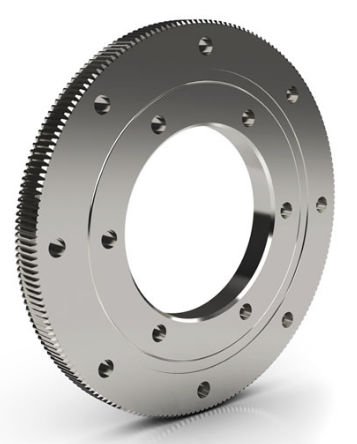

Aqui está mais uma das diversas soluções de rolamentos da Kaydon. A série Reali-Slim TT® inclui os primeiros rolamentos de mesa giratória de secção fina em pequena escala, projetados para aplicações exigentes. Os rolamentos de mesa giratória da série Reali-Slim TT® economizam peso, reduzem o tamanho do envelope do projeto do produto e aumentam a flexibilidade do projeto. Os rolamentos Reali-Slim TT® oferecem vantagens significativas em comparação com os rolamentos de coroa de orientação convencionais, incluindo
Tamanho menor (o menor tamanho de furo é de 1,5 polegadas, o maior é de 6,0 polegadas e a altura é de apenas 0,25 polegadas)
Maior precisão-a secção de rolamento radial alargada aumenta a rigidez e a pré-carga ou folgas opcionais satisfazem os requisitos de binário ou deflexão da aplicação
Mais fácil de utilizar - instalação e substituição rápidas
Disponível em configurações personalizadas: muitas opções de accionamento, correia dentada/temporizador, tipos de orifícios de montagem
Concebida para suportar ambientes de funcionamento difíceis quando especificada com pistas de aço AISI-440C e vedantes reforçados com aço
Características de concepção
Os rolamentos de mesa giratória Reali-Slim da série TT® são um design radial de esferas de quatro pontos de contacto comprovado, consistindo numa fila única de esferas com uma pista em "arco gótico" exclusiva e separadores de uma peça para um binário de atrito reduzido. Com capacidade radial, axial e de carga momentânea, os rolamentos de mesa giratória Reali-Slim TT® são fornecidos pré-lubrificados e prontos a utilizar. A instalação é rápida e fácil; o rolamento é posicionado na face de montagem e apertado com parafusos de montagem.
Disponibilidade
As versões estão disponíveis com engrenagens de dentes rectos internas ou externas opcionais, ou em modelos sem engrenagens. As versões com engrenagens têm um passo diametral de 64 com um ângulo de pressão de 20°, classe AGMA 10, e proporcionam uma folga reduzida.
---
