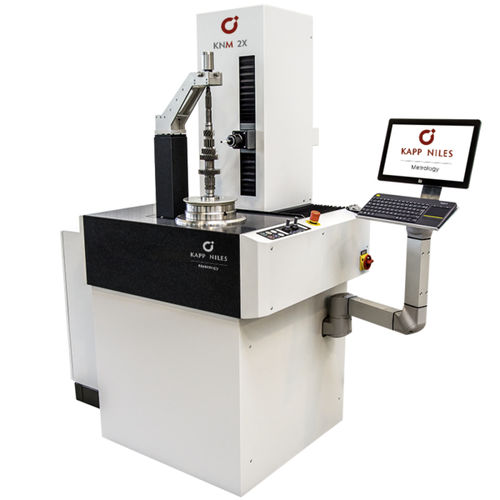

Máquina de medição por coordenadas óptica KNM 2X

para aeronáuticaCNC

Máquinas de medição para peças de pequenas e médias dimensões até 1.250 mm As máquinas de medição analítica KNM 2X / 5X / 9X são concebidas para medições de alta precisão de engrenagens, ferramentas de engrenagem e peças de trabalho rotacionalmente simétricas. Todas as guias e placas de base feitas de granito são extremamente estáveis a longo prazo e têm coeficientes de expansão identicamente baixos. Os rolamentos de ar com propriedades de operação de emergência asseguram guias perfeitas e sem desgaste, sem erros a curto prazo. Elementos de molas de ar por baixo das placas de base protegem com segurança contra solavancos e vibrações. Não são necessárias bases especiais. Os motores lineares e de torque não ferrosos das mesas rotativas asseguram a precisão da posição final e a precisão do percurso. Apesar da concepção compacta, as amplas faixas de percurso asseguram um movimento gerador tangencial em direcção ao círculo da base para qualquer perfil. Com base nos requisitos, podem ser utilizados diferentes sistemas de sonda táctil de varrimento. O armário de controlo pode ser disposto livremente.
