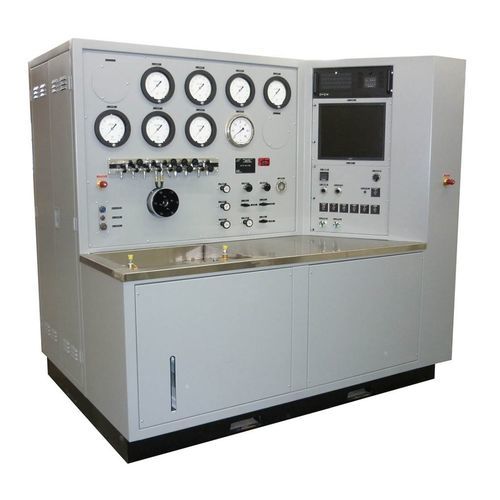

Banco de ensaio de pressão D39222

elétricode fluxode temperatura

Este suporte de teste foi concebido com o objetivo de testar e ajustar unidades de controlo de combustível (FCU) de APU novas ou revistas. O modelo 39222 está equipado com uma bomba capaz de fornecer 5 GPM a 50 PSI de MIL-PRF-7024 Tipo 2 para a unidade em teste (UUT). Um motor de acionamento de 10 HP está montado na área do dissipador para acionar a UUT, o motor é totalmente ajustável até 5400 RPM. O modelo 39222 incorpora um sistema de aquisição de dados baseado em computador, utilizando hardware da National Instruments. Os sinais de instrumentação, incluindo pressão, caudal de fluido, velocidade de acionamento, volts CC, ohms CC, volts CA, ohms CA e temperatura do fluido, são introduzidos no hardware de aquisição de dados. Um programa de software personalizado lê, apresenta e traça os parâmetros necessários para completar os procedimentos de teste. O suporte de teste inclui uma fonte de alimentação de 115VAC 400Hz com ajuste de tensão para simular a energia da aeronave. A capacidade de ler tensão e resistência CA é incorporada no circuito elétrico e alimenta o sistema de aquisição de dados. Uma fonte de alimentação de 30VDC está incluída no sistema elétrico. Esta fonte de alimentação também tem ajuste de tensão e a capacidade de ler tensão e resistência DC, estes sinais também são alimentados no sistema de aquisição de dados. Informações adicionais LARGURA - 84 polegadas PROFUNDIDADE 60 polegadas ALTURA - 78 polegadas PESO - Aproximadamente 4000 lbs. FLUIDO - MIL-PRF-7024 Tipo 2, capacidade de 30 galões PRESSÃO MÁXIMA - 50 PSIG CAUDAL MÁXIMO - 5 GPM MOTOR DE ACCIONAMENTO - 10HP @ 5400 RPM
