Altímetro analógico

em péspara avião

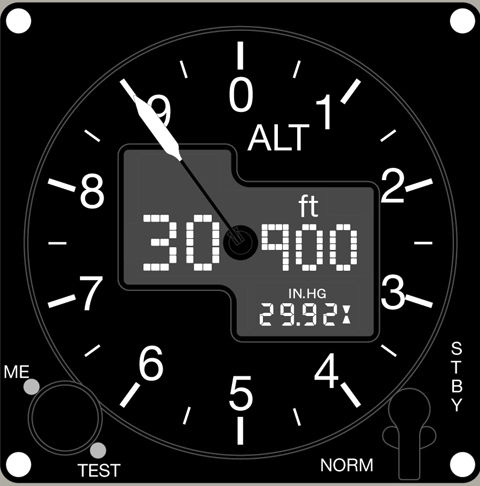

O altímetro é um instrumento complacente de RVSM capaz do funcionamento na auto-detecção ou no modo do repetidor. Na configuração de controle, pode operar-se na auto-detecção (apoio) ou no modo (normal) do repetidor selecionado tão pelo operador. Na configuração do monitor, o altímetro opera-se exclusivamente no modo dedetecção, processando a pressão estática, barométrico, e de correção do fator a libra por polegada quadrada de dados de entrada computar e indicar dados baro-corrigidos da altura (Hbc) e do número do ajuste de altímetro (ASN). No modo do repetidor, indica ASN e Hbc computou dos dados da altura de pressão (cavalo-força) recebeu de um computador de dados do ar de IS&S 9B-81010-3 Digitas (DADC) através de uma relação de ARINC 429. O altímetro fornece indicações digitais dedicadas de Hbc e de ASN e a exposição análoga de Hbc usando uma exposição de cristal líquida (LCD) e um ponteiro controlado de E/M. A altura pode ser indicada nos medidores (M) ou os pés (ft) e o ASN podem ser indicados nos milibares (MB) ou nas polegadas do mercúrio (IN.HG) como selecionado pelo operador. O LCD é fornecido com o backlighting da alta intensidade para o uso do dia e a iluminação branca de baixo nível para a visão da noite.
