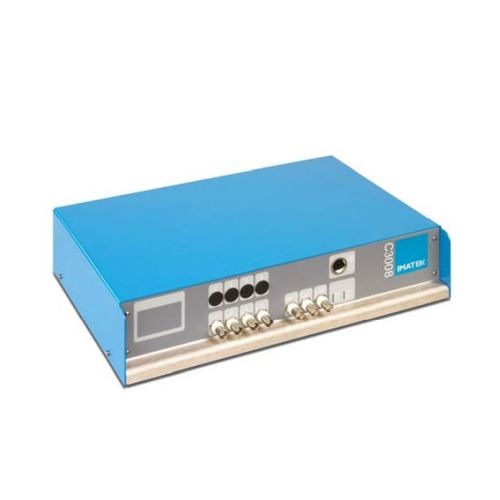

Os sistemas de aquisição de dados Imatek são baseados no controlador C3008 e num PC que executa o software ImpAcqt. Este é um sistema de uso geral para analisar os resultados de testes de alta velocidade, tais como testes de impacto e testes servo-hidráulicos de alta velocidade.
Características principais:
Canais analógicos: 4 como padrão, 16 opcionais. Todos os canais amostrados simultaneamente na taxa máxima de amostragem
Canal digital: Entrada codificada em quadratura, para além dos canais analógicos
Resolução: 16 bits (1 em 65536), sem códigos em falta
Taxa de amostragem: 3.000.000 de amostras por segundo (máximo)
Profundidade da amostra: Até 50.000 amostras por canal
Ganho: faixa de entrada ?10V, ?5V, ?2.5V, ?1.25V selecionável por software
Modo de entrada: Diferencial, bipolar ou unipolar, seleccionado por canal.
Largura de banda: 1.5MHz
Sinal ao ruído: <2 bits de ruído do sistema
Erro de ganho: ?0,1% máximo
Gatilho: Por laser de medição de velocidade, disparo TTL externo, canais analógicos (nível de disparo configurável). Borda ascendente / descendente. 0% a 100% de pré-accionamento. Saída do gatilho.
Temporização: Medição da velocidade por tempo de vôo, resolução de 20ns
Entrada digital: entrada opto-isolada de 26 canais
Saída digital: Saída NPN de 18 canais, protegido contra curto-circuito e sobre-corrente.
Câmera de alta velocidade: Saída de disparo da câmera e saída do controlador de iluminação para interface com sistemas de vídeo de alta velocidade. Consulte a folha de dados em separado para obter mais detalhes.
---
