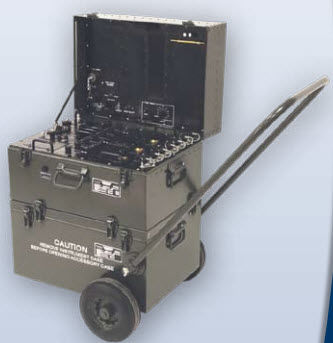

Verificador ambiental do sistema de controlo
As medidas do verificador do sistema de controlo ambiental da série H301 (ECS) e os parâmetros das exposições exigidos testar e pesquisar defeitos sistemas do aquecimento e de condicionamento de ar dos aviões. Estes parâmetros incluem temperaturas, pressões, resistências, tensões da C.A. e de C.C., e correntes da C.C. Abrigado em um caso acessório rodado que guarde cabos, mangueiras da pressão, adaptadores e uma ponta de prova da temperatura, o verificador vem completo com toda a instrumentação exigida maximizar a prontidão da missão.
Sistema da temperatura
Tipicamente, as medidas das temperaturas do verificador do ECS do suprimento de ar da cabina do piloto, o ar refrigerando da aviónica, o ar múltiplo e ambiental. Um preciso, interno-gerado
o sinal da temperatura está igualmente disponível para verificar o funcionamento apropriado dos circuitos de medição da temperatura H301. O sistema da pressão o sistema de medição da pressão inclui quatro transdutores de pressão diferentes que medem 0 a 20 polegadas de H2 0 e 0 a 15, 0 a 60, e 0 a 300 psig. Uma única pressão pode ser conectada às 15 polegadas H2 0
transdutor, quando quatro pressões, selecionáveis por válvulas deckmounted, puderem ser conectadas a cada um dos outros transdutores de três psig.
---
