Testador por correntes de Focault RO 7000

para aviônicaaeronáuticoportátil

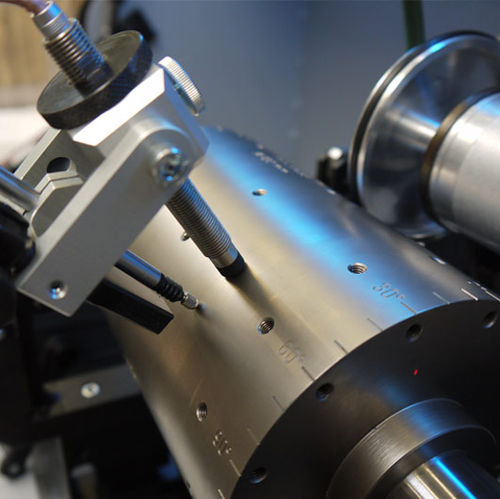

A excentricidade quantifica uma diferença radial ou axial entre as superfícies ou comprimentos ideais e reais. O run-out será verificado durante a fabricação ou reparo de um eixo rotativo. O Sistema Portátil de Inspecção de Excentricidade RO 7000 da Hofmann fornece uma solução para medir a excentricidade radial e axial de rotores e outras peças cilíndricas em múltiplos planos axiais. Durante uma medição, um rotor será apoiado, por exemplo, em um torno, em blocos em V ou em roletes. Os rotores podem ser girados por um acionamento motorizado ou manualmente. O sistema consiste de um controlador de medição a ser ligado a um PC, um conjunto de sensores e o software de medição Orbistar. O Software faz a diferença A Orbistar ajuda a configurar uma tarefa de medição específica, adquire e exibe os dados de medição, fornece ferramentas para análise de dados e gera relatórios completos. Ao mesmo tempo, o software compensa a influência comum do movimento do eixo do eixo na medição. Portanto, algoritmos especiais de avaliação de dados e o uso de sensores de referência são fundamentais. Isto produz resultados que são comparáveis entre diferentes dispositivos de medição. O runout será medido usando sensores de proximidade que são fornecidos com suportes que fazem interface com bases magnéticas padrão. A posição angular será capturada com uma roda codificadora, que é acionada pela superfície do rotor, ou usando um sensor de velocidade. Medição de excentricidade eléctrica incluída Uma característica especial do RO 7000 é a sua capacidade de medir a excentricidade eléctrica em simultâneo com uma excentricidade táctil (excentricidade mecânica) e uma corrente de Foucault senor (excentricidade total). A excentricidade eléctrica é a diferença entre a excentricidade total e a excentricidade mecânica, ou seja
