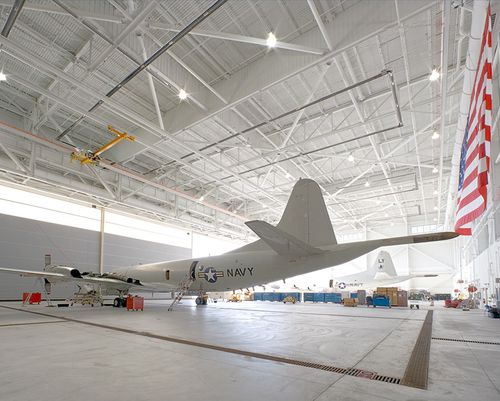

Hangar para avião P3 Orion

abertopara aeroporto

A Instalação de Manutenção P3 Orion é composta por duas baías de trabalho separadas de três baias, cada uma com uma área livre de 136' x 380' -coluna. Cada hangar tem um Megadoor vertical de oito painéis com mulhões removíveis, para uma abertura de 372'-3"-clear, 46'-4" de altura. O espaço livre interior para os hangares é de 69'-3", proporcionando espaço livre vertical para sistemas de protecção contra quedas e gruas inferiores. O hangar de 106.000 pés quadrados tem 62.000 pés quadrados de lojas e escritórios, e mais de 20.000 pés quadrados de mezzaninos elevados. A armação foi concebida para o carregamento de neve no solo do Maine de 60 PSF, carga de vento de 100 mph, e o desenho sísmico de Categoria D, de acordo com a ASCE-7 e a especificação militar TI-809-04. A deflexão da treliça de 30'-depth header box é limitada a apenas 9" sob carga de neve, para satisfazer os requisitos do fabricante da porta. Os cálculos e desenhos do desenho estão em métrica, por requisitos do cliente. Os painéis de parede exterior são um sistema de painéis metálicos planos fornecidos com selante sidelap para atingir os requisitos de infiltração de ar e água especificados. As paredes exteriores têm 6" de isolamento de fibra de vidro faceada. O sistema total de paredes tem um valor R calculado de 22,4. O sistema de telhado é um convés convencional e isolamento sobre vigas de barra de rede aberta.
