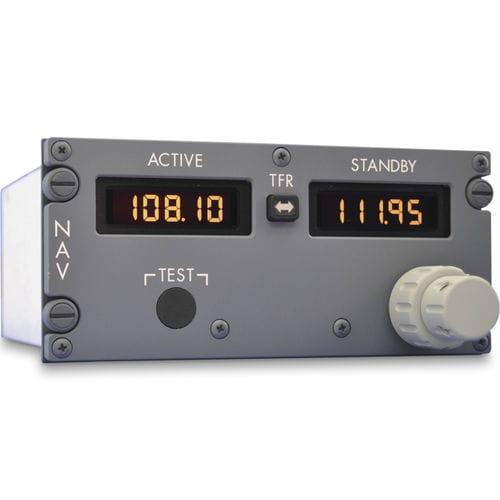

O Gables G7500 Series VHF Nav é certificado pela Boeing para instalação no B737.
Descrição
Proporciona controlo de afinação de receptores VOR, ILS, DME
Fornece capacidade interna de monitorização e registo de falhas
Desenho à prova de derramamento de líquidos
A construção modular contribui para a manutenção económica
Informação adicional
Peso -
2.45 libras (máx.)
Gama de frequências -
A gama de frequências do VHF NAV é de 108,00 a 117,95 MHz usando o espaçamento de 50 kHz
Poder -
Potência - 115VAC@400Hz. 4w max, Painel & Iluminação LCD 5VAC variável, 9w max
Conectores -
Acoplamento J1: BACC63CB22-55SN, ou conector equivalente de 55 pinos, Acoplamento J2: BACC63CB22-55S8, ou conector equivalente de 55 pinos
Cor -
Painel Frontal - Cinza Não-reflector FEDSTD 595b36118, Marcações do Painel Frontal - Branco FEDSTD 595b37875 (FuturaMediumfont), Knob - Cinza Claro FEDSTD 595b36440, PushButtons - Preto não-reflector FEDSTD 595b37038
Certificação - Aeronaves -
B737-NG
Certificação - Regulamentação -
TSO-C104, TSO-C36, TSO-C40c, TSO-C66c
MTBF calculado (op horas) -
22,000
Dimensões -
2.610 (altura) x 5,735 (largura) x 5,5 (profundidade) polegadas, excluindo os conectores traseiros
---
