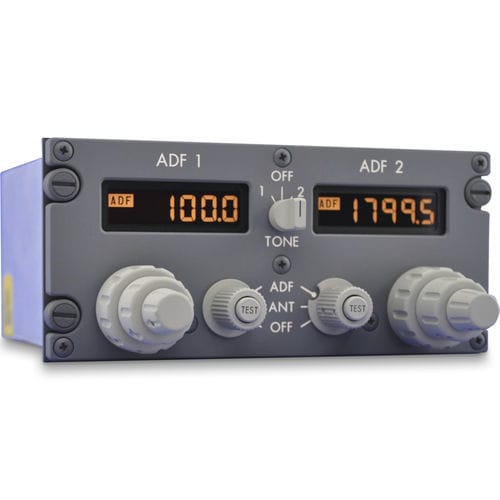

Radiogoniômetro automático digital G7403-03

para aviãobidirecional

O Gables G7403-03 Dual ADF é certificado pela Boeing para instalação no B737-NG e está disponível como opção no B737-MAX. O G7403-01 pode ser oferecido em aeronaves B767. Descrição Dois conjuntos independentes e electricamente isolados de componentes electrónicos Selector rotativo em vez de interruptor basculante para a função TONE O botão TEST concêntrico proporciona uma interface mais limpa no painel frontal Actualizações de software através de programação no circuito Anunciação ANT/ADF no selector e nos ecrãs Design à prova de derramamento de líquidos Capacidade de teste incorporado (BIT) Armazenamento não volátil das definições do painel frontal A construção modular contribui para uma manutenção económica Informações adicionais Dimensões - 2.610 (altura) x 5,735 (largura) x 5,0 (profundidade) polegadas, excluindo os conectores traseiros Peso - 5 libras (máx.) 3.5 libras (máximo) Faixa de freqüência - A gama de frequências do ADF é de 100,0 a 1799,5 kHz, utilizando um espaçamento de 0,5 kHz. A gama alargada opcional é de 2100,0 a 2199,5 kHz, utilizando um espaçamento de 0,5 kHz Alimentação Alimentação - 115VAC@400Hz. 6w máx., Iluminação do painel e do LCD 0-5VAC variável Conectores - Acoplamento J1: M83723-75R16246, ou conector de 24 pinos equivalente, J2 Mating: M83723-75R16249, ou conector de 24 pinos equivalente Cor - Castanho Boeing, Cinzento Boeing Conformidade - ARINC 429, ARINC 712, ARINC 720, RTCA/DO-160C (ambiente), RTCA/DO-178B (software), RTCA/DO-179 (ADF) Certificação - Aeronaves B737-NG, B767 Certificação - Regulamentação - TSO-C41d MTBF calculado (horas de funcionamento) - 15,000
