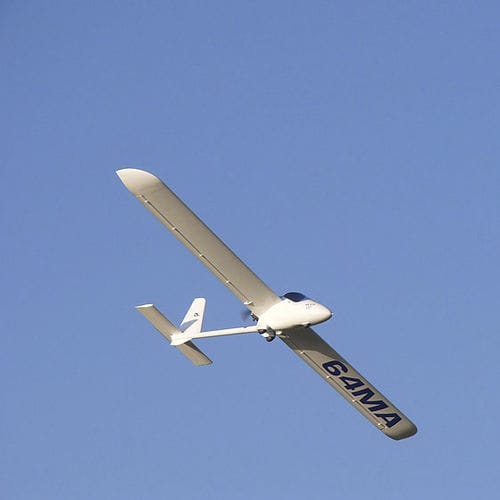

Motoplanador KR-010 ELF - KIT stage I

monolugar

Equipamento padrão da KR-010 Elf Estrutura do avião: FUSELAGE: Uma estrutura em concha feita de dois componentes conectados. A unidade traseira incluindo o estabilizador vertical e horizontal e a parte principal da fuselagem. A estrutura é feita de resinas de alta qualidade em ligação com tecido de carbono e vidro. O dossel é composto por vidro plexi especial adaptado. CABINO: Um dossel de vidro plexi aberto lateralmente, equipado com pegas e fechaduras manuais, preso por um cordão quando aberto. Para a temporada de verão, um dossel especial Cabrio permite um vôo sem o dossel principal. Interior ergonómico que também oferece espaço para pilotos de maior porte. O ajuste da posição dos assentos é feito através de almofadas especiais para assentos. ASAS: Duas asas montadas numa asa central que é parte integrante da fuselagem. Os flaperons estão localizados ao longo de todo o vão esperado nas extremidades elípticas das asas. UNIDADE TAIL: Design clássico SUBTERCARRIAGEM: Composto por muitas rodas principais e uma roda dianteira. O springy, uma perna de roda principal é feita de material composto. A roda dianteira está equipada com um travão hidráulico. A roda pode ser desviada até 15 o em cada direção a partir do eixo longo por uma alavanca e sistema de haste no arranjo do pedal Sistema de controle: AILERONS: Movimentos do bastão sendo transferido por uma alavanca rígida e sistema de haste para os ailerons. FLAPS: A deflexão é realizada electromecânica. Os botões de controlo estão localizados na vara. O servo flaps transfere os seus movimentos por uma haste rígida e um sistema de alavanca para os flaperons. A faixa de deflexão está entre -6 e +15 graus, onde -6 é a posição neutra.
