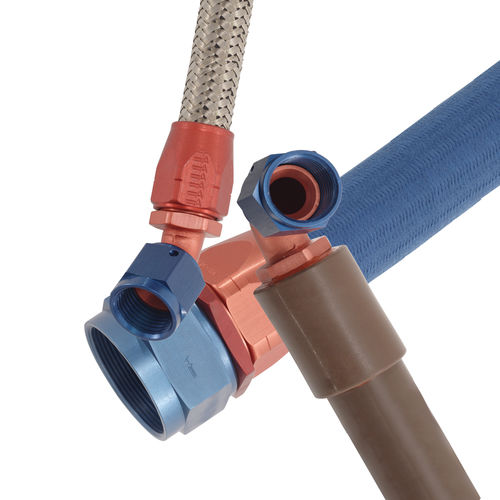

Mangueira para combustível Aeroquip®

hidráulicaem aço inoxidávelem borracha sintética

As séries 601/701 de mangueiras flexíveis da Eaton foram concebidas para funcionar a uma pressão nominal inferior a 1.500 psi (dependendo do tamanho) para combustível, hidráulico, líquido de refrigeração e outros fluidos de aeronaves. As mangueiras proporcionam movimento e flexibilidade para sistemas com movimento/vibração esperados e permitem uma manutenção e ligação/desligação mais fáceis. A mangueira de base feita de borracha sintética suporta a compatibilidade de fluidos e a redução de peso. O número de peça Aeroquip 900780 Internal Support Coil da Eaton é usado para ajudar a evitar danos nas mangueiras que estão sujeitas a manuseamento incorreto, aplicação de vácuo ou instalação apertada. A manga interna número de peça 900800A deve ser usada em conjunto com a bobina de suporte interno. Actua como um ponto de ancoragem para a bobina e evita que fluidos de alta viscosidade ou taxas de fluxo extremas forcem a bobina de suporte interno para fora através dos encaixes de extremidade. A bobina de suporte interno é uma bobina de reforço de aço inoxidável plana, enrolada helicoidalmente, do tipo 302 - AMS-5516. Instruções de instalação Passo 1. Determine o tamanho e o estilo adequados da mangueira e dos acessórios para a aplicação. Passo 2. Corte a mangueira com o comprimento adequado (fator "J"). Passo 3. Seleccione a bobina de suporte interno e a manga interna de tamanho adequado (são necessárias 2) na Tabela 1. Passo 4. Determine o comprimento correto da bobina a cortar utilizando a fórmula aplicável da Tabela 1. Passo 5. Cortar por qualquer método conveniente e remover todas as arestas e cantos afiados. Passo 6. Ambas as extremidades da bobina de suporte interno devem ser dobradas em abas, como indicado abaixo. Passo 7. Para instalar a bobina de suporte interna no tubo flexível, utilize uma haste ou um pedaço de tubo ligeiramente mais comprido do que o comprimento cortado do tubo flexível.
