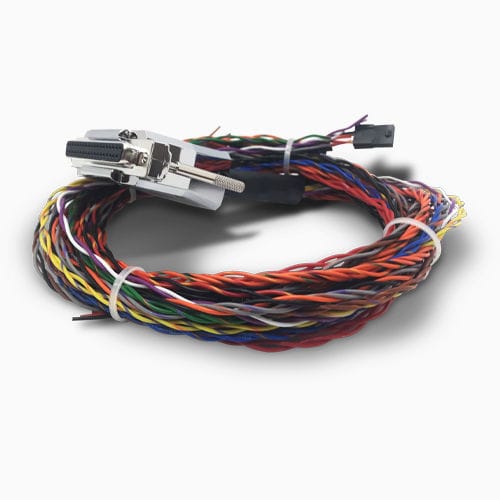

Cabo montado para avião SV-HARNESS-D37

D-Subde sinal

As cablagens pré-fabricadas da Dynon ligam os módulos e acessórios SkyView ao sistema utilizando fios Tefzel® de grau aeronáutico codificados por cores para simplificar a instalação. Estas cablagens são fabricadas pela Dynon segundo normas rigorosas e são testadas funcionalmente para eliminar qualquer risco de erros de cablagem. O sistema de cablagem do ecrã SkyView inclui um conetor D-sub de 37 pinos totalmente terminado numa extremidade que corresponde ao conetor principal na parte de trás do ecrã SkyView. Este chicote fornece todos os fios Tefzel® de grau aeronáutico codificados por cores para todos os sinais de entrada e saída, com exceção da rede SkyView. São compatíveis com todos os ecrãs SkyView. O kit de cablagem do servo do piloto automático é fabricado exclusivamente com fio Tefzel® de qualidade aeronáutica codificado por cores. Tem 20 pés de comprimento e inclui dois pares de fios de rede de calibre 22 torcidos, um fio de desconexão do piloto automático de calibre 22 e dois fios de calibre 20 para alimentação e terra. Também estão incluídos três conectores D9 (um macho, duas fêmeas), 18 pinos, uma ferramenta de inserção de pinos, tubos retrácteis e abraçadeiras. É necessário um kit para cada servo. O Transponder Harness Kit contém fio Tefzel® de grau aeronáutico codificado por cores, um conetor D25 macho, 11 pinos e uma ferramenta de inserção de pinos - tudo o que é necessário para acoplar e operar os Transponders SV-XPNDR-261/262. O Kit de Cablagem do Recetor ADS-B contém fio Tefzel® de grau aeronáutico codificado por cores, conetor macho DB9, 11 pinos e uma ferramenta de inserção de pinos - tudo o que é necessário para acoplar e operar o Recetor ADS-B SV-ADSB-472. Uma solução completa de cablagem áudio para ligar o intercomunicador SkyView com o rádio SkyView COM, ecrãs SkyView, auscultadores, música estéreo e outras entradas áudio.
