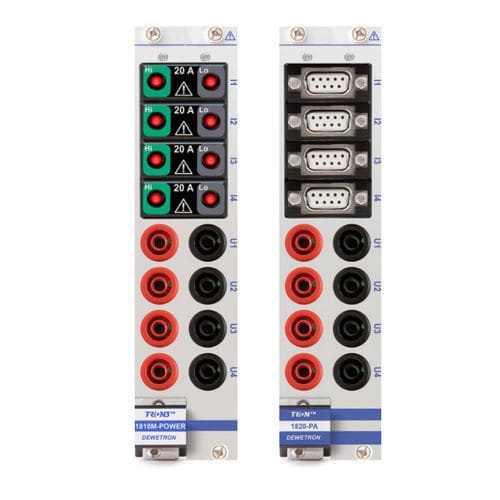

Sistema de aquisição de dados universal TRION-18xx series

para aquisição simultânea de amostragemmulticanalcom entrada analógica

Os módulos de potência de alta velocidade das séries TRION3 e TRION para análise de potência de 4 fases são módulos de condicionamento de sinal permutáveis pelo utilizador que fornecem conversão A/D separada em cada canal até 10 MS/s. Devido à modularidade única, até 8 canais podem ser equipados com diferentes sub-módulos substituíveis pelo utilizador para medição de corrente contínua ou tensão. Qualquer sistema de aquisição de dados baseado no TRION(3) pode tornar-se num Analisador de Potência. Amostragem simultânea para todas as entradas analógicas Alta resolução até 24 bits, com filtros anti-aliasing Entradas de alta tensão e corrente e grande flexibilidade com sub-módulos Módulo TRION(3) para análise de potência em 4 fases Amostragem - TRION3-1810M-POWER: até 10 MS/s - TRION3-1820-POWER: até 2 MS/s - TRION-1820-POWER: até 2 MS/s Entrada de tensão: 1000 VRMS / 2000 VDC Entrada de corrente modular Módulo básico com entradas de alta tensão fixas A secção seguinte fornece informações detalhadas sobre as entradas fixas de alta tensão. Os valores abaixo indicados foram determinados num ensaio normalizado
