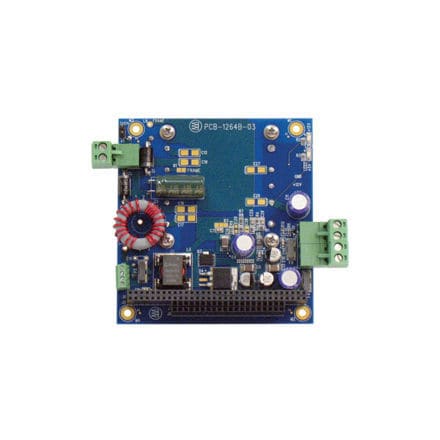

Conversor CC-CC de potência ACS-5161-00

filtradode isolamento galvânicorobusto

O ACS-5161 é um conversor de potência DC/DC de saída dupla galvanicamente isolado no fator de forma PC/104. Fornecendo até 100 watts de potência de pico (mínimo de 60 watts contínuos a temperaturas prolongadas se não for estruturalmente dissipado), o ACS-5161 possui um design mecânico especial reforçado para temperaturas extremas e elevados níveis de choque e vibração, tornando-o ideal para instalações aeronáuticas, ferroviárias, navais ou industriais. Todos os componentes pesados ou de grandes dimensões são fixados de forma segura à placa para resistência ao choque/vibração. Destinada a ser a placa inferior de uma pilha de placas PC/104, a fonte de alimentação incorpora um módulo conversor DC/DC colocado no seu lado inferior, de modo a poder ser estruturalmente ligada por dissipação de calor a uma base termicamente condutora ou a uma parede da caixa - para permitir um funcionamento fiável a temperaturas elevadas (-40C a +85C) sem qualquer arrefecimento ativo (sem ventoinha). As tensões de saída são conduzidas para o barramento PC/104 e também podem ser acedidas a partir de blocos de terminais facilmente removíveis na parte lateral do módulo. Os LEDs indicadores mostram o estado das saídas de alimentação. A fonte de alimentação pode ser ligada/desligada remotamente com um interrutor ou com a chave de ignição de um veículo. Protegido e filtrado contra entradas, o ACS-5161 é ideal para sistemas nominais de +24V DC operados por bateria. Oferece proteção contra inversão até -45VDC e tolerância a curto prazo de picos até 50V (1ms). Também suporta temporização configurável para sequenciamento de energia, bem como desligamento remoto. O filtro de entrada de modo comum integrado e o circuito de proteção foram concebidos para cumprir os requisitos das directivas de baixa tensão da CE para conformidade com a CE EN55022-B e EN61000 e MIL-STD-461 para emissões conduzidas e irradiadas.
