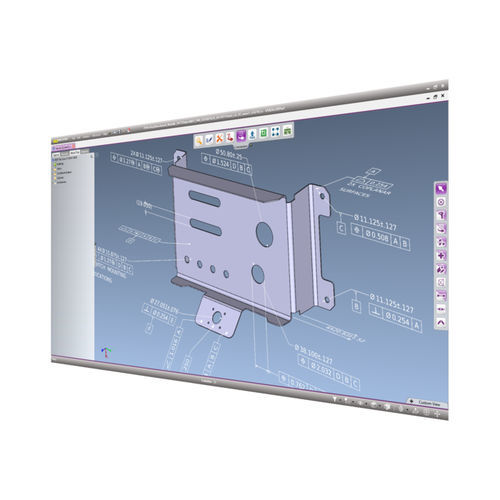

Software visualizador Master

de CADde fabricaçãopara aeronáutica

Os modelos CAD nativos, incluindo dimensões e tolerâncias, podem ser convertidos e também exibidos com todas as funções específicas da tecnologia de Definição Baseada em Modelos. A utilização do 3D-Master está a reduzir a necessidade de desenhos 2D a um mínimo absoluto, porque no Modelo 3D toda a informação relevante para a produção é guardada nas chamadas vistas ou capturas. Simplificação do Processo de Fabrico Digital O software 3D_Evolution converte dados de todos os sistemas CAD, incluindo formatos 3D relevantes como Catia V5, NX, Creo assim como STEP AP 242 e JT. O software de visualização 3D_Analyzer lê todos os dados CAD actuais e também suporta todas as funções específicas do mestre 3D. Para exibir toda a informação contida no desenho 2D num modelo 3D é necessária uma tecnologia especial que combine tolerâncias, anotações, e dimensões nas vistas. Ao seleccionar uma vista, o modelo é alinhado conforme previamente definido pelo desenhador e ampliado para uma determinada área. Assim, apenas as dimensões escolhidas pelo desenhador são mostradas. Além disso, as secções podem ser guardadas nas vistas. Como resultado, os modelos mestre 3D eliminam a necessidade de desenhos 2D para produzir a peça. Também os modelos 3D Master são mais fáceis de utilizar e permitem uma melhor compreensão em comparação com vistas específicas criadas e impressas como desenhos 2D. Além disso, o usnig 3D Master só é necessária uma fonte de dados para produzir as peças, o que praticamente elimina erros e confusão muitas vezes causados por diferentes revisões de desenhos 2D ambíguos. Uso Completo e Flexível O conjunto conversor MCAD 3D_Evolution transfere a representação gráfica das dimensões, bem como a semântica, ou seja
