Software de qualidade VDA

de CADpara aeronáutica3D

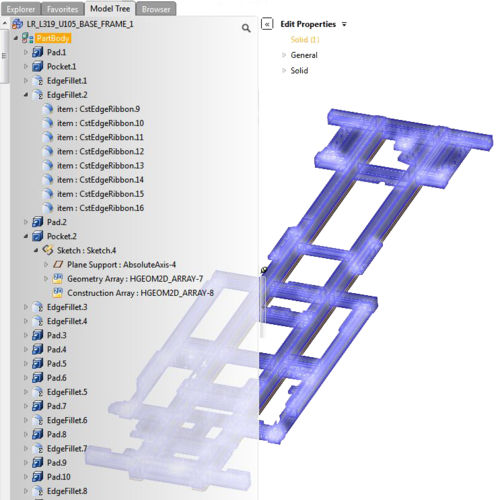

O verificador de qualidade certificado 3D_Evolution© verifica todas as geometrias 3D independentemente do formato CAD. É a única ferramenta de conversão certificada de acordo com as especificações SASIG/PDQ e VDA 4955/2. As falhas nas faces, superfícies, curvas, e topologia são apresentadas com precisão no modelo. A listagem dos tipos de erros na estrutura em árvore do verificador permite a selecção sistemática das geometrias e a eliminação de erros. 3D_Evolution também tem funções específicas de cura automática e de limpeza interactiva para erros relacionados com a verificação VDA, tais como faces torcidas, mini-faces e muitas outras. Dependendo da aplicação e/ou dos requisitos do cliente, os perfis de teste contendo os critérios de teste relevantes podem ser guardados. O resultado está em conformidade com as especificações SASIG/PDQ e VDA 4955/2 e pode ser guardado num formato HTML. À semelhança de todos os outros módulos, o verificador de qualidade pode ser aplicado para peças ou conjuntos individuais e funciona também em modo de lote. Esta ferramenta foi desenvolvida em estreita colaboração com a indústria aeroespacial para validar dados CAD para Arquivo e Recuperação de Longo Prazo (LOTAR). Com base nos valores das Propriedades de Validação Geométrica (GVP) escritos nos ficheiros STEP AP 242 pelo sistema CAD que gera os modelos 3D, os dados serão lidos e verificados pelo kernel independente 3D_Evolution que valida estes valores. Serão indicados valores de propriedade que diferem dos calculados numa dada tolerância. Exemplos para estes GVP são: - Geométrico, por exemplo, volume, superfície, centróide e COPS - Montagem, por exemplo, número de crianças e centroides sólidos - PMI, por exemplo, comparação do comprimento da curva da polilinha - Pastilha, e.g., centroide e área de superfície
