Centro de usinagem de 5 eixos Monnalisa

horizontalverticalpara aeronáutica

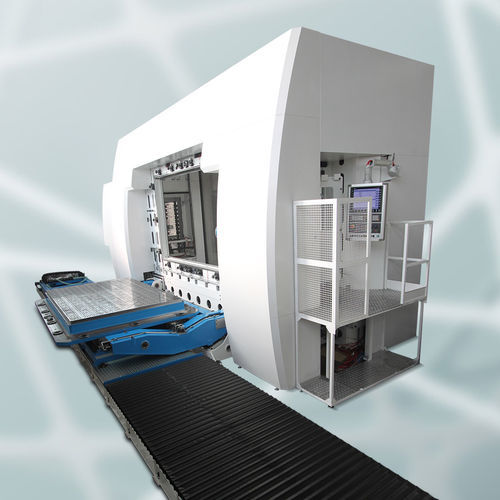

Monnalisa é o inovador centro de fresagem horizontal de 5 eixos especificamente desenvolvido para a maquinagem de peças monolíticas, estruturais e de alumínio de grande dimensão, particularmente adequado para aplicações na indústria aeroespacial As pinceladas do eixo e a atenção ao seu movimento O carro X é constituído por uma coluna dupla rígida em ferro fundido e é movido por 4 caixas de velocidades com pinhão integrado e 4 motores brushless. A configuração do Pórtico apresenta dois sistemas de Twin Drive para a recuperação de qualquer folga através de uma pré-carga electrónica. O eixo Y é montado em blocos deslizantes de roletes que deslizam sobre guias alojadas no eixo X de fusão; o eixo Z é feito por uma estrutura paralelepipédica rectificada que desliza sobre blocos deslizantes de roletes, cujas guias são alojadas em vez disso na fusão do eixo Y. O eixo vertical/RAM do sistema transversal, respectivamente eixo Y e eixo Z, é feito por duas estruturas integradas Box in Box. A posição do carro é detectada por linhas ópticas codificadas e pressurizadas, feitas pela Heidenhain. Estrutura extremamente robusta, em ferro fundido A estrutura da máquina é construída em ferro fundido e reforçada em pontos estratégicos, dando assim também grande rigidez e dinâmica, com o mínimo desvio de temperatura. A máquina está equipada com detecção de temperatura PT100, utilizada para qualquer eventual actualização. Trocador automático de ferramentas de grande capacidade Bastidor com 120 ferramentas posicionadas lateralmente e devidamente protegidas por lascas de trabalho, bem como pó quando não utilizadas. Mesa de trabalho dupla, tipo mudança de palete As mesas de trabalho são feitas por duas placas de trabalho de grandes dimensões (3200 x 2000 mm), simétricas (troca de paletes) para permitir a substituição das peças durante o ciclo de maquinação.
