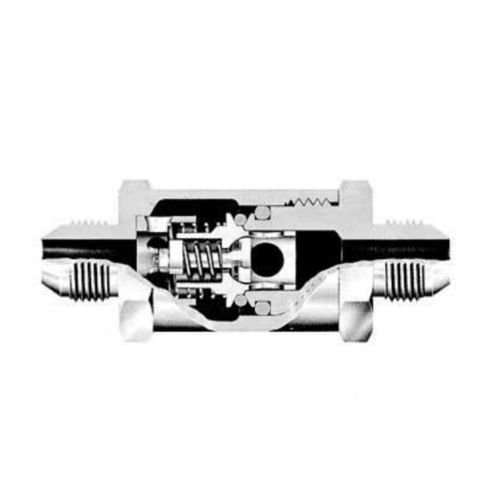

Válvula de retenção tipo poppet P-389 series

para avião levemacho-macho

Desligamento Absoluto à Prova de Vazamentos Sem fugas no tronco Pressão Mínima D Onde quer que uma selagem perfeita seja necessária, a fiabilidade comprovada das válvulas de précisão Circle Seal oferece a única resposta completa - o combinação de selagem absoluta à prova de fugas quando fechadas e uma operação praticamente livre de manutenção. MATERIAIS Alumínio. aço inoxidável 303 NOTA As válvulas P-389 Sériés normalmente não são armazenadas e podem ser sujeitas a um funcionamento mínimo quantitativo para materiais, tamanhos ou ligações não usuais. APLICAÇÕES TÍPICAS No lado de sucção da bomba hidráulica para evitar a perda de prime ou inundação do tanque de réservo, também utilizado como alívio de vácuo e pressão. Ar, oïl, ou linha de abastecimento de combustível ao tanque do reservatório. TIPO DE VÁLVULA Válvula de retenção de selo circular carregada com mola com elemento de relevo do tipo poppet incorporado. PROPÓSITO Para permitir o fluxo de vapor do Fluoro Chemical Liquid e Ar nos sistemas de lançamento de mísseis num sentido, o fluxo zéro no sentido inverso, excepto no caso de acumulação de pressão térmica, abre-se um pequeno poppet de alívio com mola na válvula de retenção para sangrar o excesso de pressão. CARACTERÍSTICAS DE FUNCIONAMENTO Mola leve mantém a válvula de retenção normalmente fechada, o anel de vedação circular "0" previne fugas Com a acumulação segura do amortecedor térmico. pequeno amortecedor de alívio com mola na válvula de retenção abre-se para sangrar o excesso de pressão
